Delta серводвигатель ECMA-C10807FS

Delta Servo Motor ECMA-C10807FS: Описание и Технические Характеристики

Общее описание

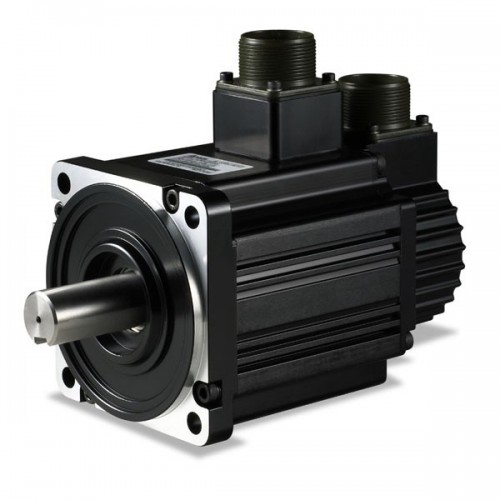

Серводвигатель ECMA-C10807FS от Delta Electronics – это высокопроизводительный бесщеточный синхронный серводвигатель с постоянными магнитами (PMSM), предназначенный для точного управления в промышленных автоматизированных системах. Двигатель совместим с сервоусилителями Delta серии ASDA-B3 и ASDA-A3, обеспечивая высокую динамику, точность позиционирования и энергоэффективность.

Основные особенности

• Высокий момент при низких скоростях
• Низкий уровень шума и вибраций
• Энкодер с высоким разрешением (17-bit, 131072 импульсов/оборот)
• Защита от перегрева (термистор PTC)
• Класс изоляции: F
• Степень защиты: IP65 (пыле- и влагозащищенный)

Технические характеристики

| Параметр | Значение |
|-----------------------------|-----------------------------------|
| Модель двигателя | ECMA-C10807FS |
| Тип двигателя | Бесщеточный синхронный (PMSM) |
| Номинальная мощность | 0.75 кВт |
| Номинальный момент | 2.39 Н·м |
| Максимальный момент | 7.16 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 5000 об/мин |
| Постоянная момента | 0.76 Н·м/A |
| Постоянная напряжения | 45.5 В/1000 об/мин |
| Сопротивление обмотки | 1.48 Ом |
| Индуктивность обмотки | 3.1 мГн |
| Роторный инерционный момент | 0.262 × 10⁻⁴ кг·м² |
| Разрешение энкодера | 17-bit (131072 имп./об.) |
| Тип энкодера | Абсолютный (Absolute) |
| Степень защиты (IP) | IP65 |
| Класс изоляции | F |
| Охлаждение | Принудительное (вентилятор) |
| Рабочая температура | 0°C ~ 40°C |
| Вес | 3.5 кг |

Парт-номера и совместимые модели

Совместимые сервоусилители Delta

• ASDA-B3-0721-B (0.75 кВт, 220 В)
• ASDA-A3-0721-B (0.75 кВт, 220 В)

Альтернативные модели двигателей Delta (похожие характеристики)

• ECMA-C10607FS (0.5 кВт, 1.59 Н·м)
• ECMA-C11007FS (1.0 кВт, 3.18 Н·м)
• ECMA-C11307FS (1.5 кВт, 4.77 Н·м)

Код заказа (Part Number)

• ECMA-C10807FS (базовая модель)
• ECMA-C10807FS-N (модификация с дополнительными датчиками)

Применение

Серводвигатель ECMA-C10807FS используется в:

• Станках ЧПУ
• Робототехнике
• Упаковочных машинах
• Текстильном оборудовании
• Автоматизированных производственных линиях

Двигатель обеспечивает высокую точность позиционирования и плавность работы, что делает его оптимальным выбором для задач, требующих динамичного и точного управления.
