Delta Servo Motor ECMA-G11303SS: Описание и технические характеристики

Общее описание

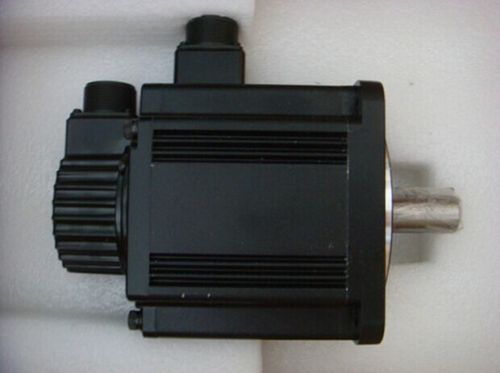

Серводвигатель ECMA-G11303SS от Delta Electronics – это высокопроизводительный бесщеточный синхронный серводвигатель с постоянными магнитами, предназначенный для точного управления в промышленных автоматизированных системах. Модель отличается высокой динамикой, плавностью хода и надежностью.

Подходит для использования в станках с ЧПУ, робототехнике, упаковочном оборудовании, системах позиционирования и других задачах, требующих точного управления скоростью и моментом.

Технические характеристики

| Параметр | Значение | |-----------------------------|----------------------------------| | Тип двигателя | Бесщеточный синхронный (PMSM) | | Номинальная мощность | 1.0 кВт | | Номинальный момент | 3.18 Н·м | | Максимальный момент | 9.54 Н·м (300% перегрузка) | | Номинальная скорость | 3000 об/мин | | Максимальная скорость | 5000 об/мин | | Количество полюсов | 4 | | Класс защиты | IP65 (пыле- и влагозащищенный) | | Охлаждение | Естественное (без вентилятора) | | Тип обратной связи | 17-битный абсолютный энкодер | | Напряжение питания | 220 В (3-фазное, 50/60 Гц) | | Ток (номинальный / макс.) | 4.8 А / 14.4 А | | Интерфейс связи | CANopen (DS402), EtherCAT (опционально) | | Допустимая инерция нагрузки | 10 × инерция ротора | | Температура эксплуатации | 0°C ~ 40°C (без замерзания) | | Вес | ~4.5 кг |

Парт-номера и совместимые модели

Совместимые сервоусилители Delta:

• ASDA-B3 серии (например, ASDA-B3-2023-B для 1 кВт)
• ASDA-A3 серии (например, ASDA-A3-2023-B)
• ASDA-M серии (для модернизированных систем)

Аналоги и замены:

• ECMA-C11303SS (аналог с другим типом корпуса)
• ECMA-G11302SS (0.75 кВт, похожие характеристики)
• ECMA-G11304SS (1.5 кВт, более мощная версия)

Кроссплатформенная совместимость:

Может использоваться с ЧПУ и ПЛК, поддерживающими протоколы CANopen или EtherCAT, включая системы от Siemens, Beckhoff, Omron, Mitsubishi (через шлюзы).

Применение

• Станки с ЧПУ (фрезерные, токарные)
• Роботизированные манипуляторы
• Текстильное и упаковочное оборудование
• Автоматизированные конвейерные линии

Если нужна дополнительная информация по настройке или подключению, уточните детали!
