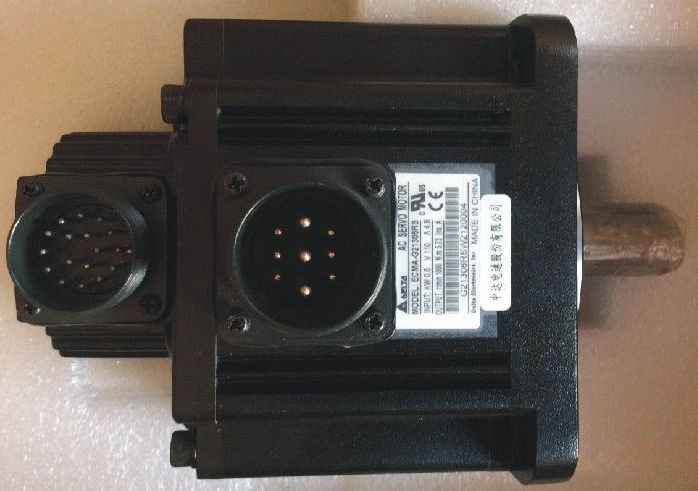

Delta серводвигатель ECMA-G21306RS

Описание серводвигателя Delta ECMA-G21306RS

Серводвигатель ECMA-G21306RS от Delta Electronics — это высокопроизводительный синхронный серводвигатель с постоянными магнитами, разработанный для точного управления в промышленных автоматизированных системах. Двигатель сочетает в себе высокий момент, низкий уровень шума и вибраций, а также энергоэффективность.

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------| | Тип двигателя | Синхронный с постоянными магнитами (PMSM) | | Номинальная мощность | 1.0 кВт | | Номинальный момент | 3.18 Н·м | | Максимальный момент | 9.54 Н·м | | Номинальная скорость | 3000 об/мин | | Максимальная скорость | 5000 об/мин | | Напряжение питания | 220 В (3-фазное) | | Ток (номинальный) | 4.8 А | | Ток (максимальный) | 14.4 А | | Энкодер | 20-битный абсолютный (может быть инкрементальный, зависит от версии) | | Класс защиты | IP65 (пыле- и влагозащищенный) | | Охлаждение | Естественное (без вентилятора) | | Вес | ~4.5 кг | | Фланцевый размер | 100 мм | | Длина корпуса | Средняя (размер по спецификации Delta) |

Совместимые сервоусилители Delta

Для управления ECMA-G21306RS используются сервоусилители серии ASDA-B3 и ASDA-A3, например:

• ASD-B3-1021-B (1 кВт, 220 В, 3-фазный)
• ASD-A3-1021-M (аналог для устаревших систем)

Парт-номера и совместимые модели

• Основной парт-номер: ECMA-G21306RS
• Альтернативные версии:
  • ECMA-G21306RS (стандартный энкодер)
  • ECMA-G21306RE (с абсолютным энкодером, если доступно)
• Аналоги в других линейках Delta:
  • ECMA-C** (серия с другими размерами фланца)
  • ECMA-E** (экономичная серия, с пониженными характеристиками)

Применение

• Промышленные роботы
• Токарные и фрезерные станки с ЧПУ
• Упаковочное оборудование
• Текстильные машины
• Автоматизированные конвейерные системы

Примечание

Перед подключением необходимо проверить совместимость с сервоусилителем и параметры настроек (например, тип энкодера). Для точных данных рекомендуется обратиться к официальному каталогу Delta или документации ASDA-B3.

Если вам нужна дополнительная информация (например, монтажные размеры или диаграммы крутящего момента), уточните запрос!
