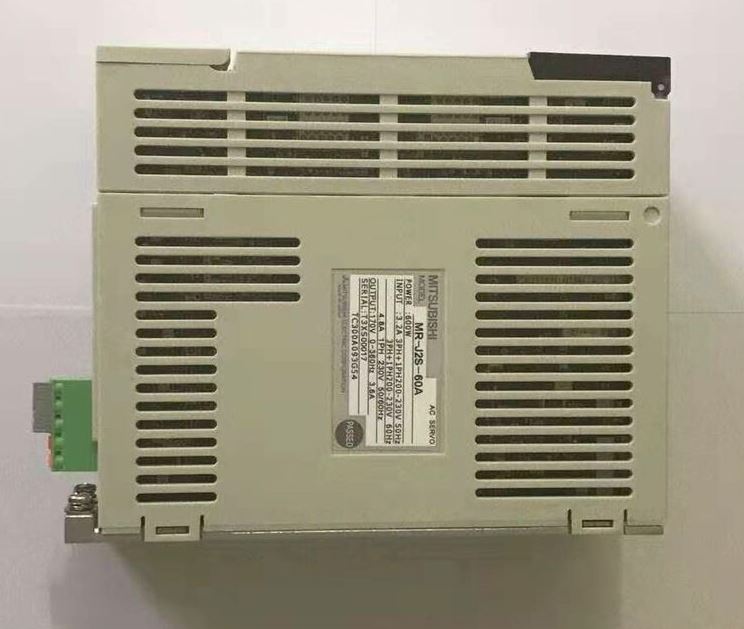

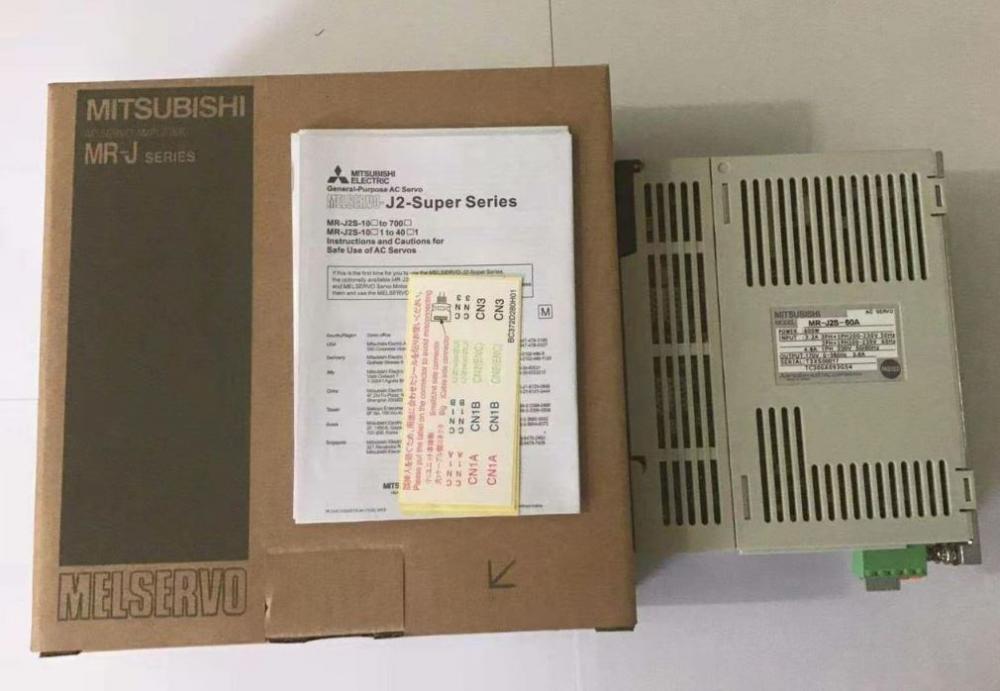

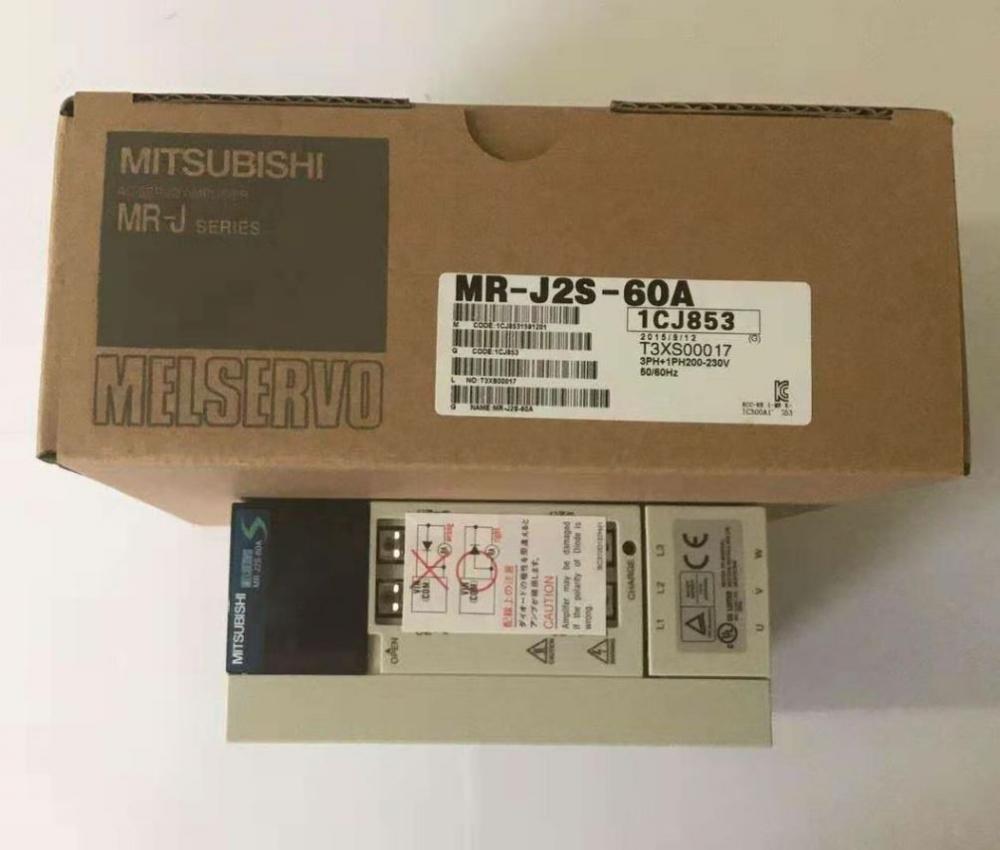

Mitsubishi сервопривод MR-J2S-60A

Сервопривод Mitsubishi MR-J2S-60A – описание, характеристики и совместимость

Общее описание

Сервопривод Mitsubishi MR-J2S-60A – это модель серии MR-J2S, предназначенная для управления серводвигателями с высокой точностью и динамикой. Используется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих точного позиционирования.

Основные особенности:

• Поддержка цифровой и аналоговой коммуникации.
• Встроенный регулятор для управления скоростью, моментом и позицией.
• Совместимость с серводвигателями серий HC-SFS, HC-MFS, HC-RFS, HC-UFS.
• Поддержка абсолютных и инкрементальных энкодеров.
• Защита от перегрузки, перегрева, короткого замыкания.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------------------| | Модель сервопривода | MR-J2S-60A | | Максимальный выходной ток | 6,0 A (постоянный) | | Мощность двигателя | 0,6 кВт (соотв. двигатели) | | Напряжение питания | 3-фазное: 200–230 В, 50/60 Гц | | Тип управления | Ток, скорость, позиция (SSCNET или аналоговый/импульсный вход) | | Интерфейс связи | SSCNET (оптоволокно), RS-422 (абсолютный энкодер) | | Режимы работы | Позиция, скорость, момент, смешанные режимы | | Разрешение энкодера | 131072 импульсов/оборот (17 бит) | | Защита | Перегрев, перегрузка, перенапряжение, короткое замыкание | | Габариты (Ш×В×Г) | 145 × 130 × 150 мм | | Вес | 2,5 кг |

Совместимые серводвигатели

Сервопривод MR-J2S-60A совместим с двигателями серий:

• HC-SFS (высокоскоростные)
  • HC-SFS52, HC-SFS81, HC-SFS102
• HC-MFS (малогабаритные)
  • HC-MFS43, HC-MFS73
• HC-RFS (редукторные)
  • HC-RFS103, HC-RFS153
• HC-UFS (универсальные)
  • HC-UFS52, HC-UFS202

Парт номера (Part Numbers)

Основные артикулы для заказа:

• MR-J2S-60A – базовый сервопривод
• MR-J2S-60A4 – версия с дополнительными опциями (уточняется)
• MR-J2SCP1 – кабель энкодера (1 м)
• MR-J2SCBL5M – кабель питания (5 м)
• MR-J2S10A – модуль расширения (если требуется)

Совместимые модели контроллеров и усилителей

• Контроллеры Mitsubishi:
  • MELSEC-Q (с модулем QD77MS)
  • FX5U (с SSCNET-совместимыми модулями)
• Усилители и блоки управления:
  • MR-J2S-□□A (серия совместимых приводов)
  • MR-J3-□□A (частичная совместимость, требуется проверка)

Заключение

Сервопривод MR-J2S-60A – надежное решение для прецизионного управления серводвигателями Mitsubishi. Подходит для замены в старых системах, а также интеграции в новые проекты с контроллерами MELSEC и FX.

Для точного подбора совместимости рекомендуется проверять документацию (Mitsubishi Manual MR-J2S-□□A).
