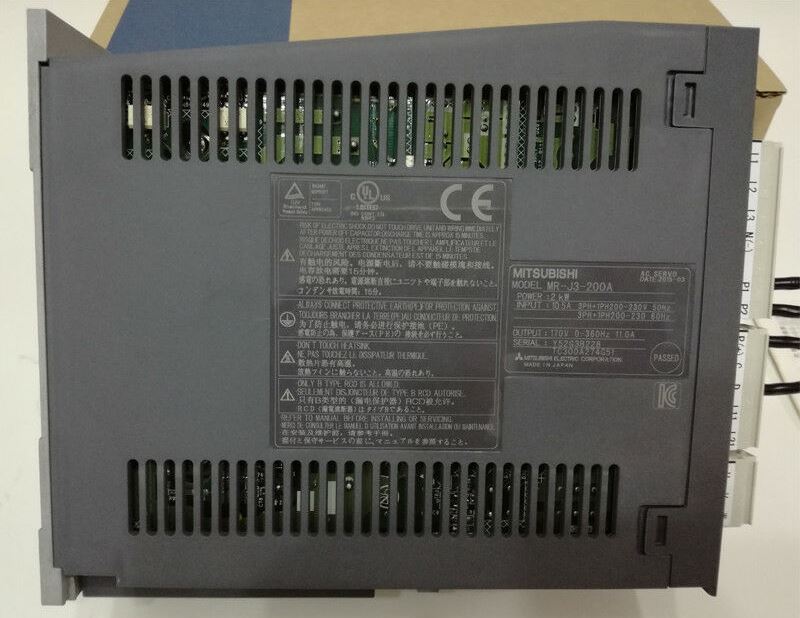

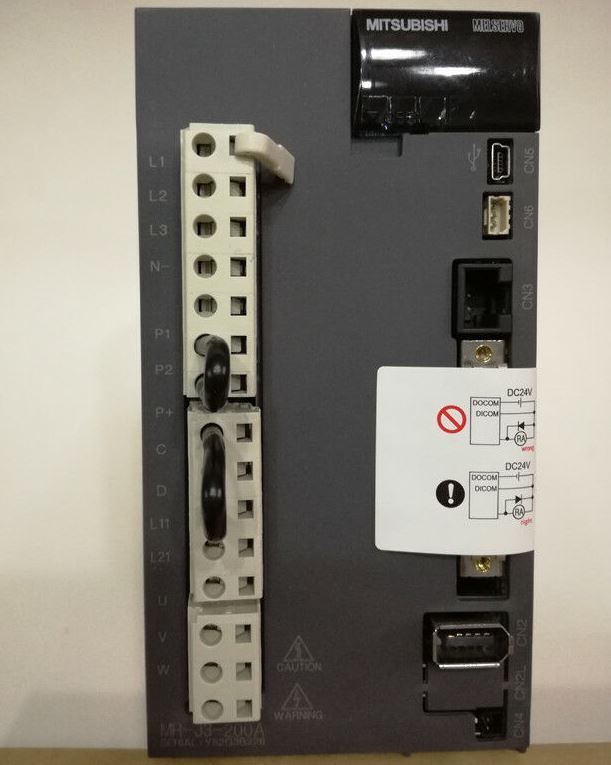

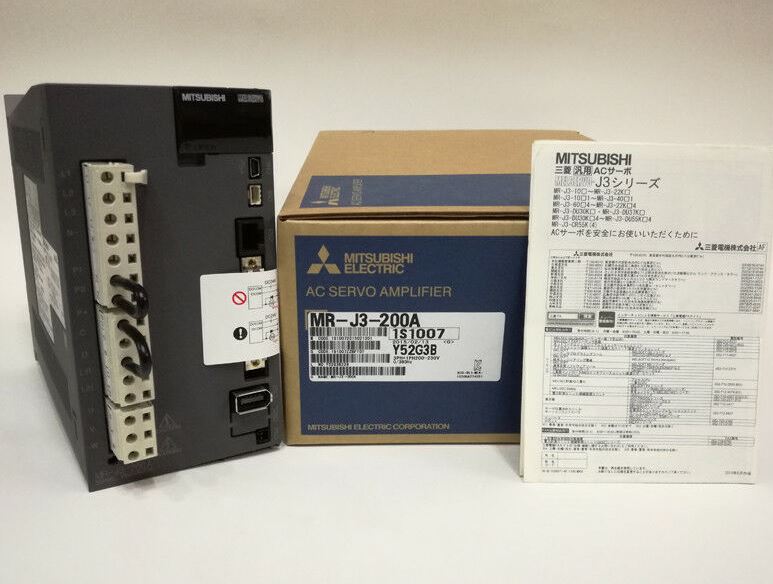

Mitsubishi сервопривод MR-J3-200A

Описание сервопривода Mitsubishi MR-J3-200A

Сервопривод Mitsubishi MR-J3-200A – это высокопроизводительный сервоусилитель серии MR-J3, предназначенный для управления синхронными серводвигателями Mitsubishi. Он обеспечивает высокую точность позиционирования, плавность хода и динамическое управление скоростью и моментом.

Применяется в промышленных автоматизированных системах, станках с ЧПУ, робототехнике, упаковочном оборудовании и других точных механизмах.

Технические характеристики

| Параметр | Значение |
|-----------------------------|--------------|
| Модель усилителя | MR-J3-200A |
| Номинальная мощность | 2.0 кВт |
| Макс. выходной ток | 7.2 A (RMS) |
| Напряжение питания | 3-фазное, 200-230 В (50/60 Гц) |
| Режимы управления | Позиция, скорость, момент |
| Интерфейс связи | SSCNET III (оптоволокно) |
| Разрешение энкодера | 22 бит (4,194,304 импульсов/оборот) |
| Защитные функции | Перегрузка, перегрев, перенапряжение, короткое замыкание |
| Габариты (Ш×В×Г, мм) | 145 × 150 × 170 |
| Вес | 2.3 кг |

Совместимые серводвигатели

Сервопривод MR-J3-200A совместим с сервомоторами серии HC-SF, HA-FF, HC-RF, HC-MF, HC-UF, например:

• HC-SF52 (500 Вт, 2000 об/мин)
• HC-SF81 (750 Вт, 2000 об/мин)
• HC-SF102 (1.0 кВт, 2000 об/мин)
• HC-SF152 (1.5 кВт, 2000 об/мин)
• HC-SF202 (2.0 кВт, 2000 об/мин)

Парт номера (Part Numbers)

• MR-J3-200A (основной блок сервоусилителя)
• MR-J3-200A-RJ004 (комплект с кабелем и разъемами)
• MR-J3-200A4 (версия с дополнительными функциями)
• MR-J3-200A1 (специальная модификация)

Совместимые модели

• Контроллеры: MELSEC-Q, MELSEC iQ-R, MELSEC-F
• ПЛК: FX5U, Q-Series
• ЧПУ: Mitsubishi M700, M800

Примечание

Для корректной работы рекомендуется использовать официальное ПО MR Configurator2 для настройки параметров.

Если вам нужна более детальная информация (схемы подключения, параметры настройки), уточните запрос!
