Yaskawa Servo Motor SGMGV-13DDA6F: Описание и технические характеристики

Общее описание

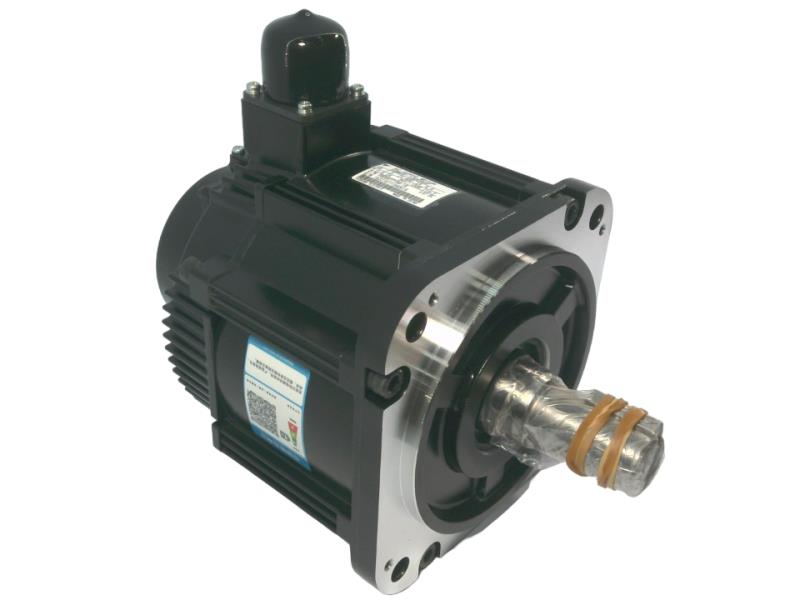

Серводвигатель Yaskawa SGMGV-13DDA6F относится к серии Σ-V (Sigma-V) и предназначен для высокоточной автоматизации в промышленных приложениях. Двигатель обладает высоким моментом, плавным движением и совместим с сервоусилителями Yaskawa серии SGDV.

Основные технические характеристики

| Параметр | Значение | |---------------------------|----------------------------------| | Модель | SGMGV-13DDA6F | | Тип | Постоянный магнит, синхронный | | Номинальная мощность | 1.3 кВт | | Номинальный момент | 6.37 Н·м | | Максимальный момент | 19.1 Н·м | | Номинальная скорость | 2000 об/мин | | Максимальная скорость | 3000 об/мин | | Код энкодера | 17-бит (131072 имп./об) | | Тип энкодера | Абсолютный (многооборотный) | | Класс защиты | IP65 (пыле- и влагозащищенный) | | Фланец | 130 мм (размер рамы) | | Вес | ~8.5 кг | | Охлаждение | Принудительное (вентилятор) |

Парт-номера и совместимые компоненты

• Серводвигатель (полный артикул):

  • SGMGV-13DDA6F (базовая модель)
  • SGMGV-13DDA6F-YR11 (вариант с тормозом)

• Совместимые сервоусилители Yaskawa:

  • SGDV-5R5A01A (5.5 кВт)
  • SGDV-7R6A01A (7.6 кВт)
  • Другие модели серии SGDV с соответствующими мощностями

• Кабели и разъемы:

  • JUSP-OP02A-1 (кабель энкодера)
  • JZSP-CV05-1 (силовой кабель)

Применение

• Промышленные роботы
• Станки с ЧПУ
• Упаковочное оборудование
• Автоматизированные линии

Аналоги и замены

• SGMGV-13DDA6C (старая версия с другим энкодером)
• SGMGV-13ADA6F (аналог с другим типом фланца)

Если требуется уточнение по совместимости с конкретным оборудованием, рекомендуется проверить документацию Yaskawa или связаться с официальным дистрибьютором.

Нужна дополнительная информация?
