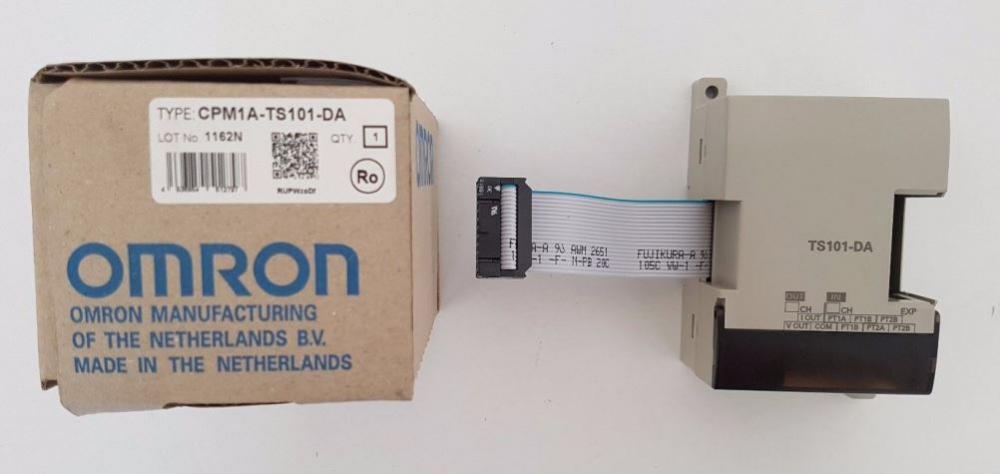

CPM1ATS101DA

Описание и технические характеристики Omron CPM1A-TS101DA

CPM1A-TS101DA – это термочувствительный входной модуль для контроллера Omron серии CPM1A. Он предназначен для подключения термопар типа J, K, T, R, S, B и преобразования их сигналов в цифровые данные для обработки ПЛК.

Основные технические характеристики:

• Тип входа: Термопара (J, K, T, R, S, B)
• Количество каналов: 1
• Разрешение: 0,1 °C (для типов J, K, T), 0,1 °F (опционально)
• Диапазон измерений:
  • J: -100…400 °C
  • K: -100…400 °C
  • T: -100…400 °C
  • R: 0…1300 °C
  • S: 0…1300 °C
  • B: 400…1700 °C
• Точность: ±1 °C (для J, K, T), ±2 °C (для R, S, B)
• Сопротивление изоляции: 20 МОм (между клеммами и корпусом)
• Напряжение питания: от контроллера CPM1A (5 В DC)
• Рабочая температура: 0…55 °C
• Степень защиты: IP20
• Размеры (Ш×В×Г): 35 × 90 × 65 мм
• Вес: ~200 г

Парт-номера и совместимые модули:

• CPM1A-TS001DA (аналог с одним входом термопары)
• CPM1A-TS002DA (2 входа термопар)
• CPM1A-TS102DA (альтернативная модель с другим диапазоном)

Совместимые ПЛК:

• Omron CPM1A (CPM1A-10CDR, CPM1A-20CDR, CPM1A-30CDR и др.)
• Omron CPM2A (в некоторых конфигурациях)
• Аналогичные компактные контроллеры Omron серии CP1 (с ограничениями)

Этот модуль обеспечивает точное измерение температуры и легко интегрируется в системы автоматизации на базе Omron CPM1A.
