CPM2C-20CDT1M-D

Описание и технические характеристики контроллера Omron CPM2C-20CDT1M-D

Описание:

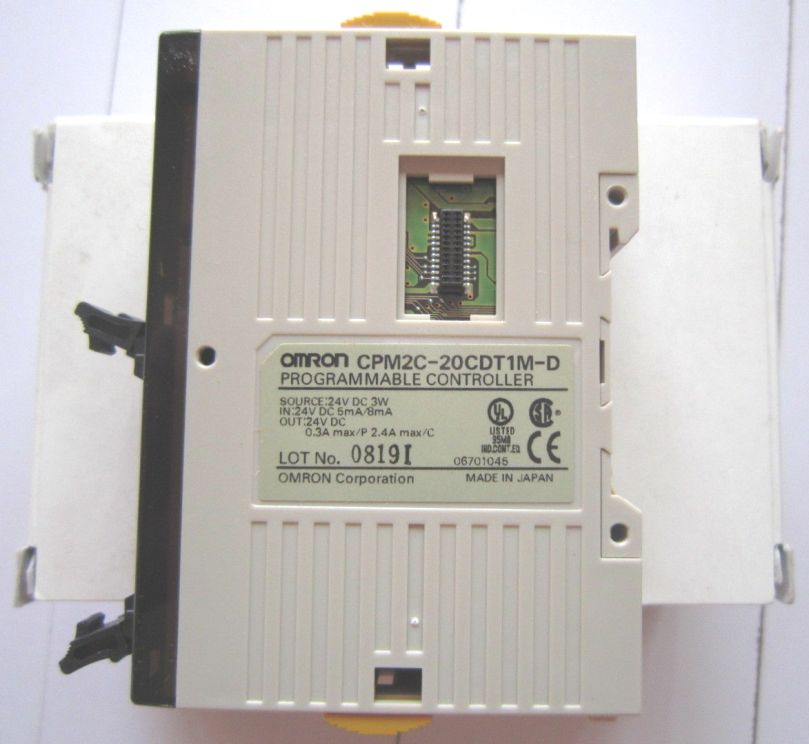

CPM2C-20CDT1M-D — это компактный программируемый логический контроллер (ПЛК) серии CPM2C от Omron, предназначенный для автоматизации малых и средних систем управления. Модель оснащена 20 входами/выходами (12 входов, 8 выходов), поддерживает релейные выходы и работает с напряжением 24 В DC. Контроллер отличается высокой надежностью, простотой программирования и совместимостью с ПО CX-Programmer.

Технические характеристики:

| Параметр | Значение | |----------------------------|-----------------------------------------------------------------------------| | Тип контроллера | ПЛК серии CPM2C | | Количество I/O | 20 точек (12 входов, 8 выходов) | | Тип входов | 12 цифровых входов (24 В DC) | | Тип выходов | 8 релейных выходов (2 А, 250 В AC / 24 В DC) | | Напряжение питания | 24 В DC | | Потребляемый ток | ~90 мА (без нагрузки) | | Память программы | 2048 шагов | | Таймеры/счетчики | 256 таймеров/счетчиков (TIM/CNT) | | Скорость выполнения | 0,64 мкс/команда (LD) | | Коммуникации | RS-232C (встроенный порт для программирования и HMI) | | Рабочая температура | 0...55 °C | | Степень защиты | IP20 | | Монтаж | DIN-рейка |

Парт-номера и совместимые модели

Основной парт-номер:

• CPM2C-20CDT1M-D (базовая модель с 20 I/O, релейные выходы, 24 В DC)

Совместимые модули расширения (CPM1A-серия):

• CPM1A-8ER – 8 релейных выходов
• CPM1A-8ED – 8 транзисторных выходов (24 В DC)
• CPM1A-20EDR1 – 12 входов / 8 релейных выходов
• CPM1A-20EDT1-D – 12 входов / 8 транзисторных выходов (сток)
• CPM1A-MAD01 – аналоговый модуль (2 входа / 1 выход)

Совместимые ПЛК (аналогичные модели):

• CPM1A-20CDR-A (релейные выходы, 100-240 В AC)
• CPM2A-20CDT-D (транзисторные выходы, 24 В DC)
• CPM2B-20CDR-A (модернизированная версия с релейными выходами)

Применение:

Контроллер CPM2C-20CDT1M-D используется в системах автоматизации:

• Управление освещением
• Контроль HVAC-систем
• Конвейерные линии
• Управление насосами и вентиляторами

Подходит для замены устаревших моделей CPM1A и CPM2A.
