E3F1-DP12

Описание датчика E3F1-DP12

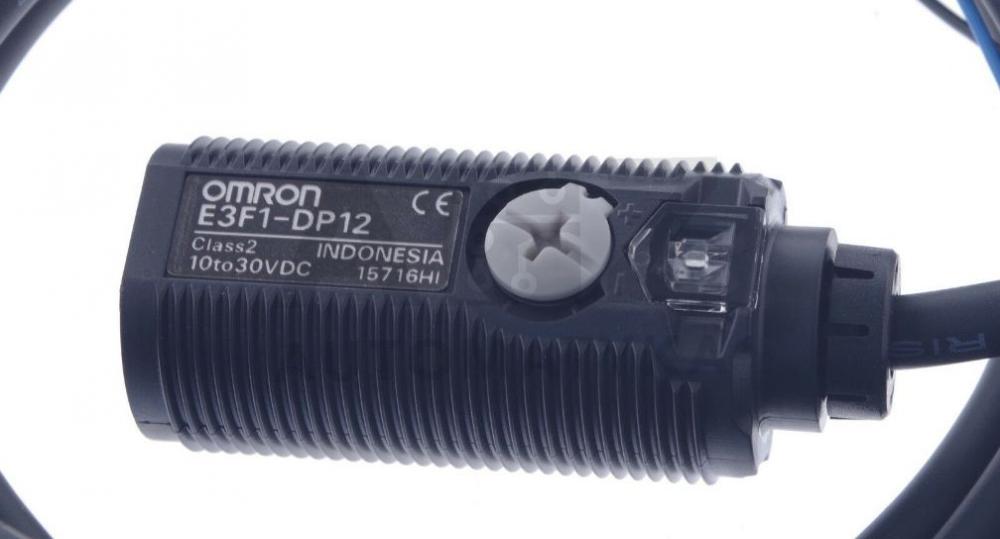

E3F1-DP12 – это оптический датчик типа диффузный отражающий (бесконтактный фотоэлектрический датчик), работающий по принципу отражения светового луча от объекта. Предназначен для обнаружения объектов на небольшом расстоянии без необходимости прямого контакта.

Основные особенности:

• Корпус цилиндрической формы (M12)
• PNP-транзисторный выход (положительная логика)
• Тип выхода: цифровой (дискретный)
• Красный светодиодный излучатель (видимый свет)
• Регулируемая чувствительность (потенциометр)
• Защита от переполюсовки и короткого замыкания
• Степень защиты: IP67 (пыле- и влагозащищенный)

Технические характеристики:

| Параметр | Значение |
|------------------------------|--------------|
| Тип датчика | Диффузный (reflective) |
| Рабочее напряжение | 10–30 В DC |
| Выходной ток | ≤ 100 мА |
| Макс. коммутируемый ток | 200 мА (импульсный) |
| Защита выхода | От КЗ и перегрузки |
| Расстояние срабатывания | 10–120 мм (зависит от объекта) |
| Тип выхода | PNP, NO (нормально открытый) |
| Частота срабатывания | 1 кГц |
| Световой индикатор | Красный LED (статус работы) |
| Корпус | Цилиндрический, резьба M12×1 |
| Материал корпуса | Пластик (PBT) |
| Рабочая температура | -25°C…+55°C |
| Степень защиты | IP67 |
| Подключение | Кабельное (2 м) или разъемное (M12) |

Совместимые аналоги и парт-номера:

Прямые аналоги (полная замена):

• Omron E3F1-DP12 (оригинал)
• Autonics PR12-2DN (аналог)
• Sick WTB4-3P2431 (альтернатива)
• Pepperl+Fuchs ML12-4-500-RT/103/115
• Balluff BOS12M-PSC20B-S04G

Перекрестные парт-номера:

• E3F1-DP12-UK (версия с кабелем)
• E3F1-DP12-M1 (разъемная версия)
• E3F1-DP12-UK-5M (кабель 5 м)

Совместимые модели контроллеров и ПЛК:

• Omron CP1E, CP1L, CP1H
• Siemens S7-1200, S7-1500 (через цифровой вход)
• Mitsubishi FX3U, FX5U
• Allen-Bradley Micro800
• Schneider Electric Modicon M221

Применение:

• Контроль наличия объектов на конвейерах
• Обнаружение меток и этикеток
• Системы автоматизации упаковки
• Управление дверьми и механизмами позиционирования
