E3F1-DP21

Описание датчика E3F1-DP21

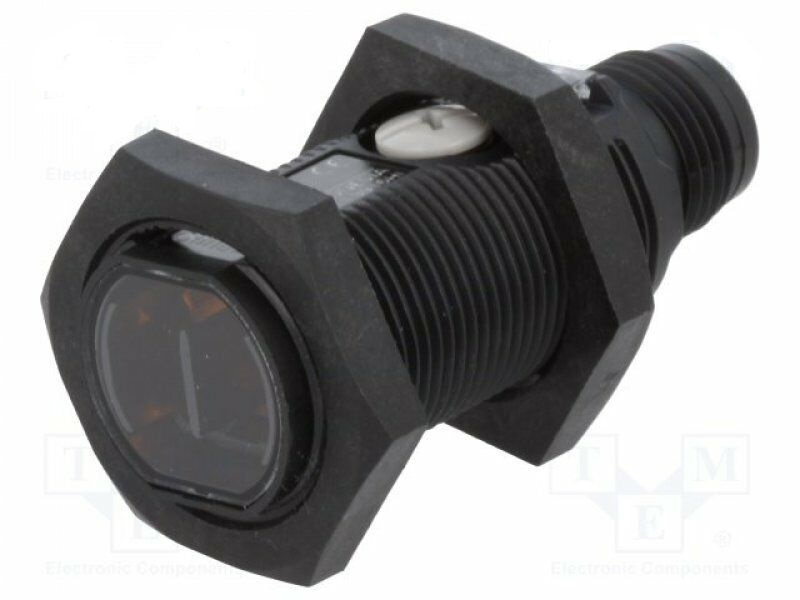

E3F1-DP21 – это оптический датчик приближения (пропускающего типа) от Omron, предназначенный для обнаружения объектов в автоматизированных системах. Он работает по принципу прерывания луча: излучатель и приемник расположены напротив друг друга, и при пересечении объекта между ними датчик формирует выходной сигнал.

Основные технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип датчика | Оптический, пропускающего типа (Through-beam) |
| Макс. расстояние срабатывания | 21 м |
| Источник света | Инфракрасный светодиод (ИК, 870 нм) |
| Выходной сигнал | PNP (транзисторный выход) |
| Напряжение питания | 12–24 В постоянного тока (±10%) |
| Потребляемый ток | ≤ 40 мА |
| Выходной ток | ≤ 100 мА |
| Защита от переполюсовки | Да |
| Степень защиты | IP50 |
| Рабочая температура | -25°C ... +55°C |
| Материал корпуса | Пластик (ABS) |
| Размеры (Д×Ш×В) | 18 × 43 × 15.5 мм |
| Вес | ~30 г |

Парт-номера и совместимые модели

Аналоги и замены:

• E3F1-R21 (рефлекторный вариант)
• E3F1-RP21 (PNP выход, рефлекторный)
• E3F1-DP21B (модификация с улучшенной защитой)
• E3Z-D61 (аналог от Omron с похожими характеристиками)
• EE-SX670 (компактная альтернатива от Omron)

Совместимые модели контроллеров и систем:

• Omron CP1E, CP1L (ПЛК)
• Siemens S7-1200, LOGO!
• Mitsubishi FX Series
• Allen-Bradley Micro800

Применение

• Контроль наличия изделий на конвейере
• Обнаружение объектов в логистических системах
• Сигнализация разрыва ленты в упаковочных машинах
• Защита зон доступа в автоматизированных линиях
