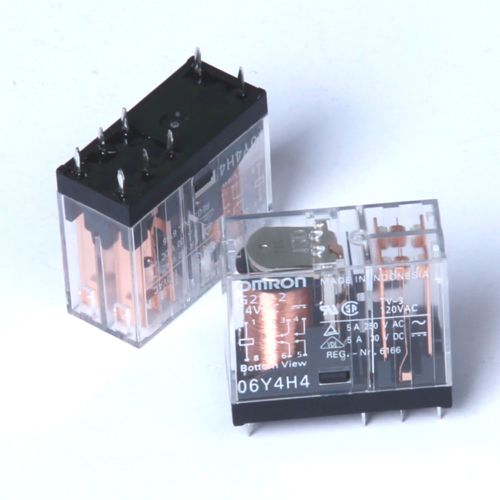

G2R-2-24VDC

Описание реле G2R-2-24VDC

G2R-2-24VDC – это электромеханическое реле общего назначения от Omron, предназначенное для коммутации электрических цепей в промышленных и бытовых устройствах. Реле имеет 2-полюсную конфигурацию (DPDT) с перекидными контактами, что позволяет управлять несколькими цепями одновременно.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип реле | Электромеханическое, 2-полюсное (DPDT) |
| Номинальное напряжение катушки | 24 В DC |
| Мощность катушки | ~0,9 Вт (в зависимости от модели) |
| Контактная система | 2 CO (переключающие контакты, DPDT) |
| Макс. коммутируемый ток | 5 А (250 В AC, 30 В DC) |
| Макс. коммутируемая мощность | 1250 ВА (AC), 150 Вт (DC) |
| Сопротивление контактов | ≤50 мОм |
| Время срабатывания | ≤15 мс |
| Время отпускания | ≤5 мс |
| Электрическая износостойкость | 100 000 циклов (при номинальной нагрузке) |
| Механическая износостойкость | 10 000 000 циклов |
| Диэлектрическая прочность | 2 кВ (между катушкой и контактами) |
| Рабочая температура | -40°C до +70°C |
| Степень защиты | IP00 (открытый корпус) |
| Монтаж | На DIN-рейку, панель или PCB |
| Подключение | Винтовые клеммы или пайка |

Совместимые модели и аналоги

Парт-номера Omron

• G2R-2-SND 24VDC (с защитным диодом)
• G2R-2-SN 24VDC (без диода)
• G2R-2-S 24VDC (стандартная версия)
• MY2N 24VDC (альтернативное реле от Omron)

Аналоги от других производителей

• Finder 40.52.0.024.0060 (24V DC, DPDT)
• Schneider Electric RXM2AB2BD
• Phoenix Contact 2966226
• TE Connectivity V23079-A2001-B301

Применение

Реле G2R-2-24VDC используется в:

• Промышленных системах управления,
• Блоках автоматики,
• Устройствах сигнализации,
• Коммутации силовых цепей,
• Источниках питания.

Если требуется защита от обратной ЭДС, рекомендуется версия G2R-2-SND со встроенным диодом.
