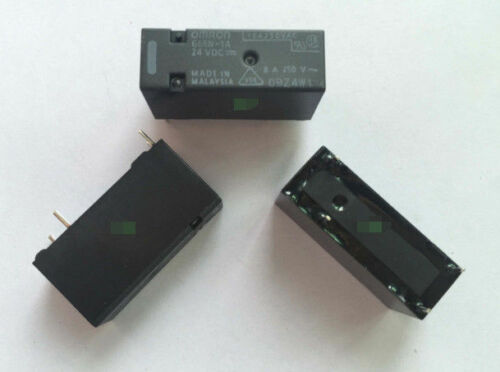

G6RN-1A-24VDC

Описание реле G6RN-1A-24VDC

G6RN-1A-24VDC – это компактное электромагнитное реле от Omron, предназначенное для коммутации слаботочных цепей в автоматизированных системах управления, промышленной автоматике, телекоммуникационном оборудовании и бытовой технике.

Реле имеет 1 перекидной контакт (1 Form C, SPDT) и рассчитано на 24 В постоянного тока (DC). Отличается высокой надежностью, низким энергопотреблением и компактными размерами, что делает его удобным для монтажа на печатные платы.

Технические характеристики

| Параметр | Значение |
|-----------------------------|--------------|
| Тип контактов | 1 Form C (SPDT) |
| Номинальное напряжение катушки | 24 В DC |
| Потребляемая мощность катушки | ~360 мВт |
| Сопротивление катушки | ~1600 Ом |
| Макс. коммутируемое напряжение | 250 В AC / 220 В DC |
| Макс. коммутируемый ток | 5 А (AC) / 2 А (DC) |
| Макс. коммутируемая мощность | 1250 ВА (AC) / 60 Вт (DC) |
| Время срабатывания | ≤15 мс |
| Время отпускания | ≤5 мс |
| Электрическая износостойкость | 100 000 циклов |
| Механическая износостойкость | 30 000 000 циклов |
| Температурный диапазон | -40°C … +85°C |
| Степень защиты | IP40 |
| Способ монтажа | PCB (THT, выводной) |
| Размеры (Ш×Г×В) | 19 × 15.5 × 15.5 мм |

Парт-номера и аналоги

Прямые аналоги Omron:

• G6RN-1A-24VDC (стандарт)
• G6RN-1A-24DC (альтернативное обозначение)
• G6RN-1A-US 24VDC (версия для США)

Совместимые модели от других производителей:

• Finder 40.52.7.024.0000 (SPDT, 24V DC)
• Panasonic JS1-24V-F (SPDT, 24V DC)
• TE Connectivity RT114024 (SPDT, 24V DC)
• Schneider Electric RXM4AB2JD (SPDT, 24V DC)

Применение

• Управление нагрузками в системах автоматизации
• Коммутация сигнальных и силовых цепей
• Модули ввода/вывода ПЛК
• Бытовая и промышленная электроника

Если требуется реле с другими параметрами (например, 12V DC, 2Ф контакты), можно рассмотреть G6RN-2A (2 Form C) или G6RN-1A-5VDC (5V катушка).
