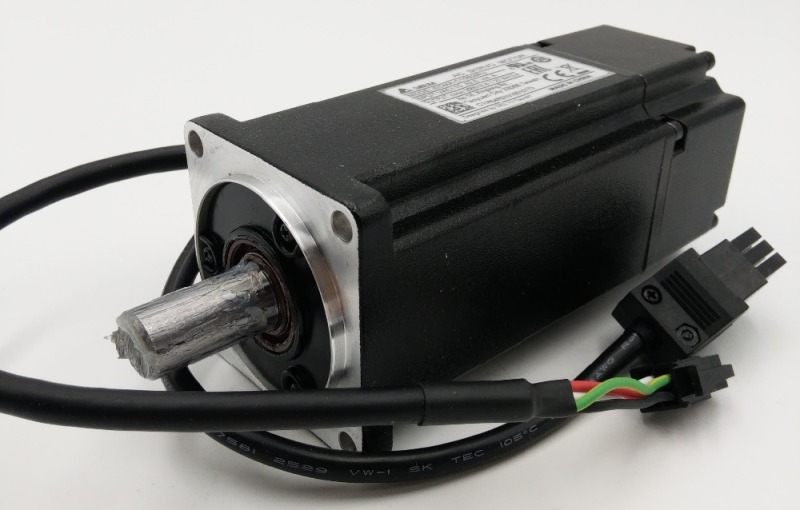

Delta серводвигатель ECMA-C10604R

Описание серводвигателя Delta ECMA-C10604R

Серводвигатель ECMA-C10604R производства Delta Electronics — это высококачественный синхронный серводвигатель с постоянными магнитами (PMSM), предназначенный для точного управления в промышленных автоматизированных системах. Двигатель отличается высокой динамикой, надежностью и энергоэффективностью, что делает его идеальным решением для станков с ЧПУ, робототехники, упаковочного оборудования и других прецизионных применений.

Особенности:

• Высокий момент на низких скоростях.
• Низкий уровень вибрации и шума.
• Энкодер с высоким разрешением (17-бит или 20-бит в зависимости от модификации).
• Поддержка EtherCAT и CANopen для интеграции в промышленные сети.
• Совместимость с сервоусилителями серии ASDA-A3 и ASDA-B3.

Технические характеристики

| Параметр | Значение |
|-----------------------------|----------------------------------|
| Модель | ECMA-C10604R |
| Тип двигателя | Синхронный с постоянными магнитами (PMSM) |
| Номинальная мощность | 1.0 кВт |
| Номинальный момент | 3.18 Н·м |
| Максимальный момент | 9.54 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 5000 об/мин |
| Энкодер | 17-бит (131072 импульсов/оборот) или 20-бит |
| Фазный ток | 5.8 А (номинальный), 17.4 А (макс.) |
| Напряжение питания | 220 В (3-фазное) |
| Степень защиты | IP65 (пыле- и влагозащищенный) |
| Охлаждение | Принудительное (вентилятор) |
| Масса | ~4.5 кг |

Парт-номера и совместимые модели

Серводвигатели аналогичной серии:

• ECMA-C10602R (0.6 кВт, 1.91 Н·м)
• ECMA-C10604RS (1.0 кВт, с 20-бит энкодером)
• ECMA-C10607R (1.5 кВт, 4.77 Н·м)

Совместимые сервоусилители:

• ASDA-A3-1021-B (1.0 кВт, EtherCAT)
• ASDA-B3-1021-B (1.0 кВт, CANopen)
• ASDA-A3-1521-M (1.5 кВт, для более мощных модификаций)

Дополнительные аксессуары:

• Кабельный комплект: ECMA-CBL-XX
• Тормозной модуль (опционально): ECMA-BR-XX

Применение

Сервоприводы ECMA-C10604R используются в:

• Промышленных роботах и манипуляторах.
• Токарных и фрезерных станках с ЧПУ.
• Текстильном и упаковочном оборудовании.
• Автоматизированных конвейерных системах.

Для точного подбора совместимых компонентов рекомендуется консультация с официальными дистрибьюторами Delta Electronics.
