Разъем USB 3.0 для ноутбука 186

Конечно. Вот подробное описание, технические характеристики, парт-номера и совместимые модели для разъема USB 3.0, который часто обозначается кодом 186 (или подобным) в схемах и каталогах запчастей для ноутбуков.

Общее описание

Разъем USB 3.0 (Type-A) для ноутбука — это внутренний порт, который припаивается непосредственно на материнскую плату ноутбука. Код 186 (например, DCIN186, JUSB186, PJ186) обычно является внутренним обозначением производителя ноутбука (OEM) для конкретного позиционного компонента на схеме. Этот разъем предназначен для подключения внешних устройств (флешек, внешних жестких дисков, мышей и т.д.) и обеспечивает скорость передачи данных до 5 Гбит/с (USB 3.0 / USB 3.1 Gen 1), что примерно в 10 раз быстрее USB 2.0.

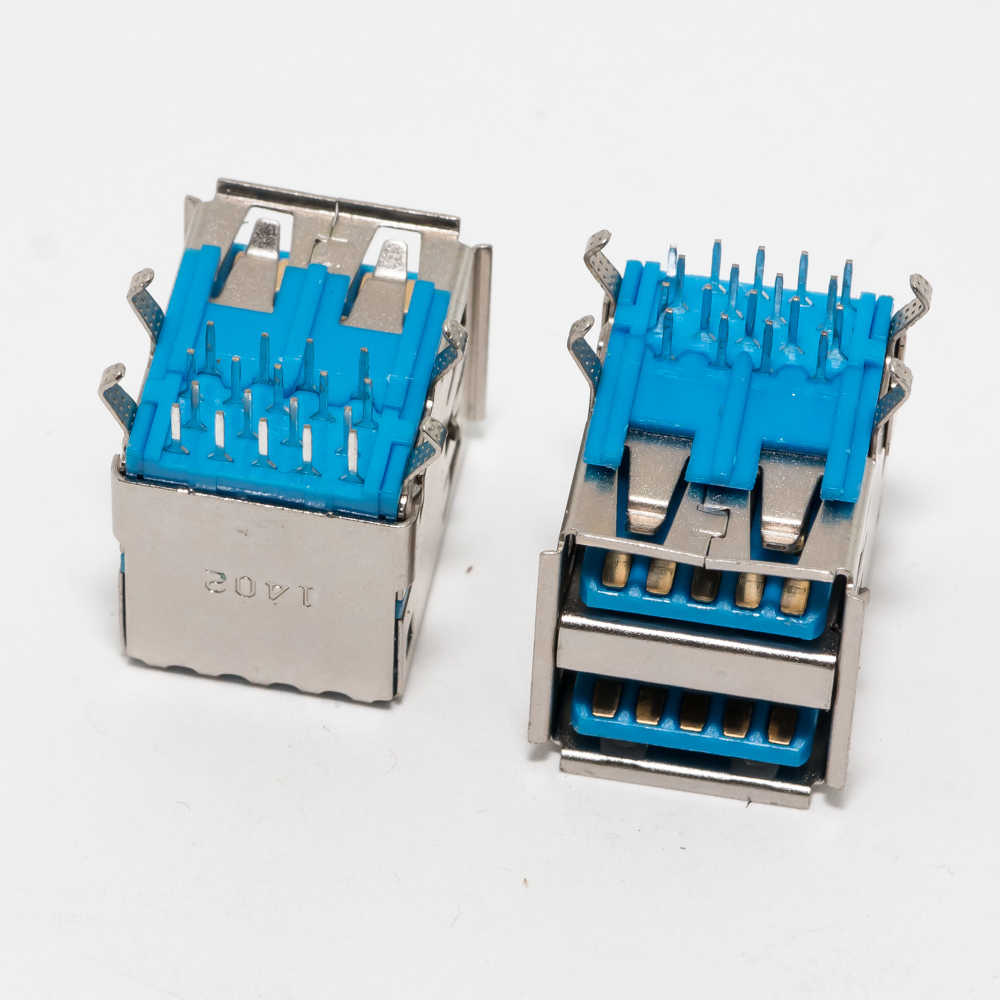

Внешний вид: Стандартный прямоугольный порт синего цвета (часто, но не всегда) с 9 контактами (4 для USB 2.0 + 5 для высокоскоростных линий USB 3.0).

Основная причина замены: Физическое повреждение — сломанные, погнутые или оторванные контакты внутри порта, расшатанность корпуса порта из-за частого или неаккуратного использования.

Технические характеристики

1. Тип разъема: USB 3.0 Standard-A (гнездо, для пайки на плату).
2. Скорость передачи данных:
   • SuperSpeed (SS): До 5 Гбит/с (625 МБ/с).
   • Обратная совместимость: Поддерживает устройства USB 2.0 (до 480 Мбит/с) и USB 1.1.
3. Количество контактов: 9 pin.
   • 4 контакта для USB 2.0 (питание +5V, Data-, Data+, земля).
   • 5 дополнительных контактов для USB 3.0 (SSRX+, SSRX-, SSTX+, SSTX-, земля экрана).
4. Ток заряда: До 900 мА (по спецификации), что позволяет быстрее заряжать мобильные устройства.
5. Цветовая маркировка: Внутренняя пластиковая вставка обычно синего цвета (основной отличительный признак от черного USB 2.0).
6. Способ монтажа: SMD (Surface Mount Device) или сквозной монтаж (THT) — припаивается к материнской плате.
7. Материал корпуса: Металлический экран с пластиковым сердечником.

Парт-номера (артикулы запчастей)

Парт-номер сильно зависит от производителя и конкретной модели ноутбука. Универсального разъема "186" не существует. Ниже приведены примеры, как могут выглядеть артикулы:

1. Оригинальные артикулы производителей ноутбуков (OEM):

• Для Lenovo (ThinkPad, IdeaPad): DCIN186, JUSB186, PJ186. Часто входит в состав целого модуля (например, FRU 5C10W92411 для платы с портами).
• Для HP / Dell: Обозначения вроде JUSB3, P/N 123456-001, PSP P/N 123456-001. Код платы — ключ к поиску.
• Для Acer / Asus: Могут использовать собственные коды, например, 50GZR03-MB1010 (код материнской платы) — ищется уже сама плата или ее схема.

2. Универсальные промышленные артикулы (производителей разъемов): Эти разъемы могут быть совместимы по размерам и распиновке. Поиск по ним часто эффективен:

• ZX62R-B-5P(30) (Hirose) — очень распространенный промышленный разъем.
• USB3100 и аналоги от других производителей компонентов (Amphenol, Molex, GCT).
• Китайские аналоги: На Aliexpress/eBay часто ищут по запросам:
  • USB 3.0 Port Socket 9 pin
  • Laptop USB 3.0 female connector
  • ZX62R-B-5P replacement
  • + Добавляют ключевое слово 186 или модель ноутбука.

Как найти точный парт-номер:

1. Найдите код материнской платы вашего ноутбука (нанесен на самой плате, например, LA-****, MB-****, DAG****).
2. Вбейте в поиск: [код материнской платы] schematic (схема). В файле схемы (PDF) найдите компонент с обозначением JUSB3, PJ186 или просто 186.
3. Рядом на схеме часто указан производитель и номер компонента.
4. Ищите этот номер компонента или код платы в магазинах запчастей.

Совместимые модели ноутбуков (примеры)

Разъем с кодом 186 часто встречается в ноутбуках следующих серий (но это не исчерпывающий список, всегда требуется проверка):

• Lenovo:
  • ThinkPad: серии T4x0, T5x0 (например, T450, T460, T470, T480), X2x0 (X250, X260, X270), L4x0, L5x0.
  • IdeaPad: многие модели серий 300, 500.
• HP:
  • ProBook: серии 4x0 (450, 470), 6x0 (650, 670).
  • EliteBook: серии 8x0 (840, 850), 9x0 (9470m, 9480m).
  • Pavilion, ENVY.
• Dell:
  • Latitude: серии E5x40, E7x40.
  • Vostro, Inspiron.
• Другие бренды: Acer (Aspire, TravelMate), Asus (VivoBook, ZenBook), Toshiba (Satellite) — также широко используют аналогичные разъемы.

ВАЖНО: Совместимость определяется не моделью ноутбука, а моделью материнской платы внутри него. Две внешне одинаковые модели ноутбуков от одного производителя могут иметь разные ревизии плат с немного разными разъемами.

Рекомендации по замене

1. Точная идентификация: Сфотографируйте сломанный разъем сверху и сбоку. Измерьте шаг между контактами и габаритные размеры.
2. Навыки пайки: Замена требует навыков микро-пайки, особенно для SMD-компонентов. Часто используется термовоздушная паяльная станция.
3. Проверка: После замены обязательно проверьте не только механическую прочность, но и скорость передачи данных (например, программой USBDeview или CrystalDiskMark), а также работу устройств USB 2.0.

Для получения наиболее точной информации укажите точную модель вашего ноутбука и, если возможно, код материнской платы.
