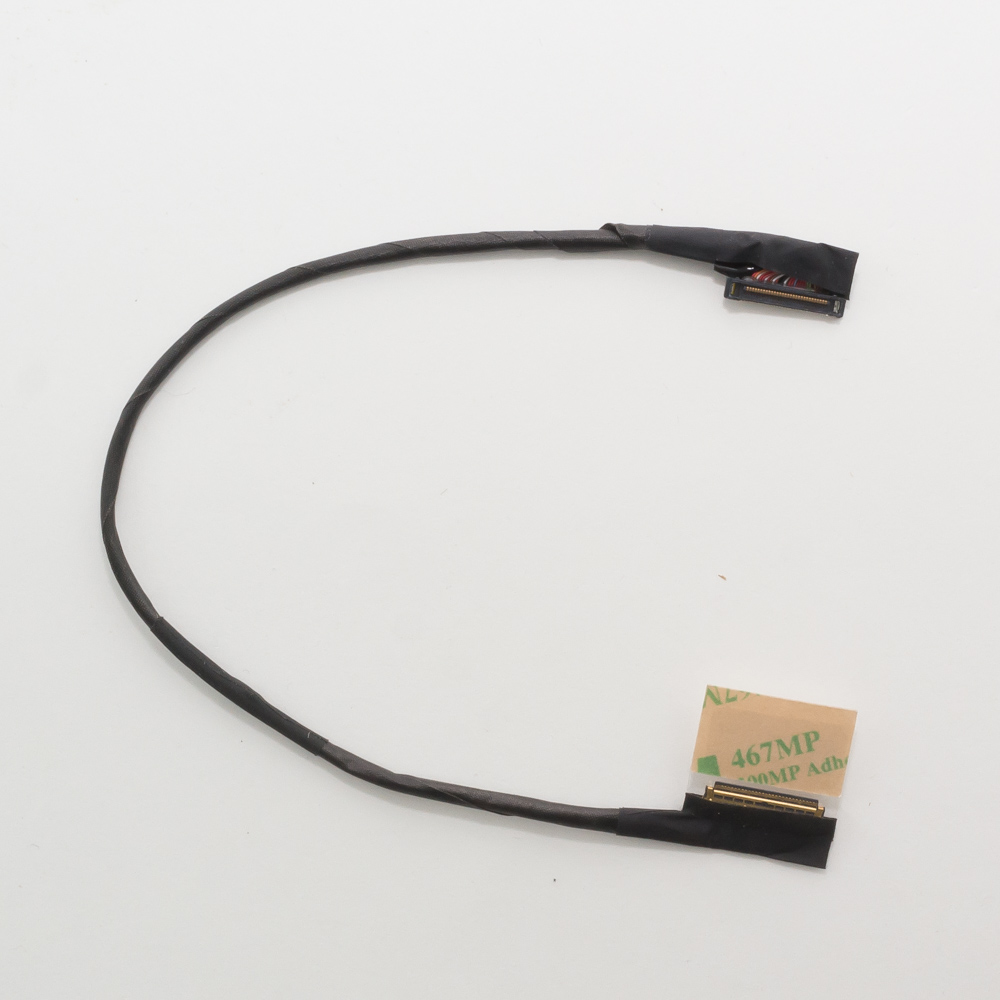

Шлейф матрицы Lenovo X240, X250, X260

Артикул: 3907035

в наличии: 3шт.

цена: 696

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Шлейф матрицы Lenovo X240, X250, X260

Отличный вопрос! Шлейфы матрицы (дисплея) для серии ThinkPad X240, X250, X260 — это частая точка отказа, и их совместимость не всегда очевидна. Вот подробное описание.

Общее описание и роль шлейфа

Шлейф матрицы (LCD Cable, eDP Cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает:

Видеосигнал (по интерфейсу eDP — Embedded DisplayPort)
Сигналы управления подсветкой
Сигналы от веб-камеры и микрофонов (которые расположены в верхней рамке дисплея)
Сигналы от датчика освещенности (только на некоторых моделях)

Типичные симптомы неисправности шлейфа:

Полосы, артефакты на экране или полное отсутствие изображения при работающей подсветке.
Изображение пропадает при изменении угла наклона крышки.
Не работает встроенная веб-камера или микрофоны.
Пропадает подсветка экрана.

Технические характеристики и особенности

Интерфейс: eDP (Embedded DisplayPort).
Количество пинов (контактов): Чаще всего 40 пинов (это стандарт для eDP 1.2/1.3 на этих моделях). Важно: Существуют также шлейфы на 30 пинов, которые использовались в некоторых ранних конфигурациях X240 с TN-матрицами. Совместимость определяется не моделью ноутбука, а конкретной установленной матрицей.
Длина и форма: Конкретная геометрия и длина шлейфа различаются между X240, X250 и X260, а также в зависимости от разрешения экрана.
Разъем камеры: На одном конце шлейфа расположен разъем для подключения модуля веб-камеры (обычно помечен как CAM).
Ключевое отличие: Шлейфы для матриц с разным разрешением (HD/HD+ vs FHD/WQHD) часто несовместимы из-за разного количества требуемых линий передачи данных.

Парт-номера (FRU) и совместимость

Золотое правило: Всегда определяйте необходимый шлейф по парт-номеру (FRU) вашего оригинального шлейфа или по точной модели установленной матрицы. Совместимость между поколениями X240-X250-X260 есть, но она частичная и зависит от конфигурации.

Для ThinkPad X240:

Для матриц HD (1366x768) и HD+ (1600x900):
- FRU 04X0432 (основной, самый распространенный для HD+)
- FRU 04X0431
Для матриц FHD (1920x1080):
- FRU 04X0433 (специально для FHD матриц)
Примечание: X240 может использовать как 30-контактные (редко, для TN HD), так и 40-контактные шлейфы. 40-контактный является более универсальным.

Для ThinkPad X250:

Для матриц HD (1366x768):
- FRU 00HT990 (часто встречается)
- FRU 04X1628
Для матриц FHD (1920x1080):
- FRU 04X1629 (основной для FHD)
Универсальный/переходный шлейф: FRU 04X1627 — часто указывается как подходящий для X250 и совместимый с некоторыми конфигурациями X240 и X260.

Для ThinkPad X260:

Для матриц HD (1366x768):
- FRU 00HW004 (основной для HD)
- FRU 00HW003
Для матриц FHD (1920x1080):
- FRU 00HW005 (основной для FHD)
- FRU 01AY600
Для матриц WQHD (2560x1440) — редкая опция:
- Требуется специальный шлейф, обычно FRU 00HW006.

Таблица совместимости моделей (ОРИЕНТИРОВОЧНАЯ)

Перед заказом обязательно проверьте физический шлейф в вашем устройстве или точную модель дисплея.

| Парт-номер (FRU) | Основная модель | Совместимые модели (с оговорками) | Подходит для разрешения | | :--- | :--- | :--- | :--- | | 04X0432 | ThinkPad X240 | X240 (HD+), иногда X250* | HD+ (1600x900) | | 04X0433 | ThinkPad X240 | Только X240 с FHD | FHD (1920x1080) | | 00HT990 | ThinkPad X250 | X250 (HD), иногда X240* | HD (1366x768) | | 04X1629 | ThinkPad X250 | X250 (FHD), иногда X260* | FHD (1920x1080) | | 00HW004 | ThinkPad X260 | X260 (HD) | HD (1366x768) | | 00HW005 | ThinkPad X260 | X260 (FHD), иногда X250* | FHD (1920x1080) | | 04X1627 | ThinkPad X250 | Наиболее "универсальный" — часто подходит для X240, X250, X260 в конфигурациях HD/HD+ | HD / HD+ |

*Важные оговорки по совместимости между моделями:

X240 -> X250/X260: Шлейф от X240 может физически не подойти к разъемам на материнской плате X250/X260 из-за небольшой разницы в длине и форме креплений.
X250 <-> X260: Совместимость выше. Шлейф от FHD-матрицы X250 (04X1629) часто работает с FHD-матрицей X260 и наоборот (00HW005). То же для HD-версий.
Разрешение — главный фактор: Нельзя использовать шлейф от HD-матрицы для подключения FHD-матрицы, и наоборот. Это гарантированно приведет к отсутствию изображения или артефактам.
