Вентилятор для видеокарты Gigabyte GeForce GTX600, GTX660, HD7750

Конечно, вот подробное описание, технические характеристики и информация о совместимости для стандартного вентилятора охлаждения видеокарт Gigabyte серий GTX 600 и HD 7000.

Описание

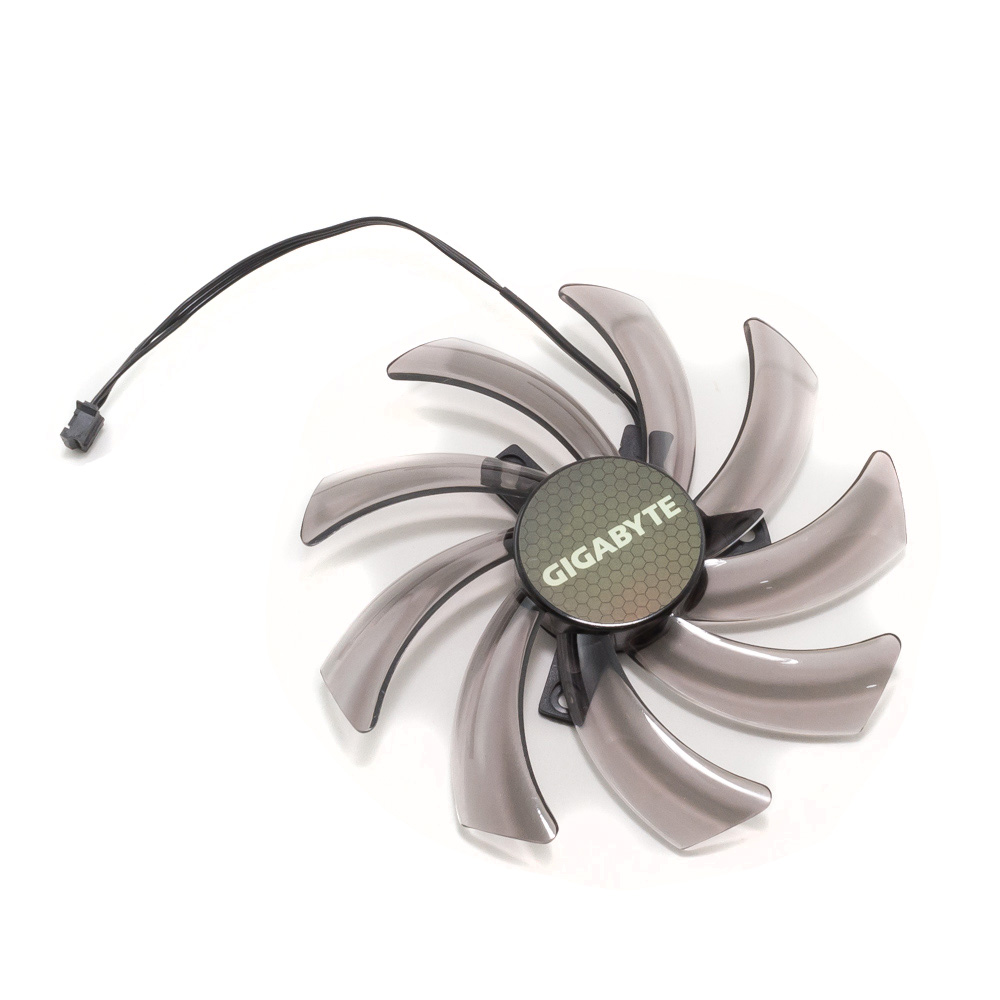

Данный вентилятор является оригинальным компонентом системы охлаждения (кулера) видеокарт Gigabyte. Он предназначен для замены вышедшего из строя подшипникового узла, который со временем может изнашиваться, что приводит к появлению постороннего шума (гула, треска, скрежета), снижению оборотов или полной остановке крыльчатки.

Это осевой вентилятор (axial fan) с 11 лопастями, оптимизированными для баланса между воздушным потоком и статическим давлением, что необходимо для эффективного продува плотного радиатора видеокарты. Крыльчатка крепится на гидродинамическом подшипнике (Hydro Bearing), который обеспечивает долгий срок службы и относительно низкий уровень шума.

Важное примечание: Вентилятор является частью сборки кулера и, как правило, не продается отдельно официально. Его можно найти на рынке запчастей (AliExpress, eBay, специализированные магазины радиодеталей) как совместимый аналог или б/у компонент.

Технические характеристики (типовые для данной модели вентилятора)

• Тип подшипника: Гидродинамический подшипник (Hydro Bearing / Rifle Bearing).
• Диаметр вентилятора: 75 мм (иногда указывается 75x75x15 мм).
• Толщина (высота): 15 мм.
• Разъем питания: 4-контактный (PWM) с небольшим пластиковым ключом. Обратите внимание: Разъем нестандартный, меньше по размеру, чем обычный 4-пиновый на материнской плате. Часто имеет маркировку типа "G261".
• Напряжение: 12 В.
• Управление: ШИМ (PWM). Скорость регулируется видеокартой автоматически в зависимости от температуры.
• Количество лопастей: 11.
• Крепление: На 4-х винтах к пластиковому или алюминиевому кожуху кулера. Отверстия расположены по квадрату 60 мм (межосевое расстояние).
• Цвет: Черный (крыльчатка), полупрозрачный или черный (рамка).

Парт-номера и артикулы (Part Numbers)

Официального единого парт-номера для вентилятора нет, но на его тыльной стороне (наклейке или отлитой на рамке) обычно указаны следующие коды, по которым можно искать замену:

• G261 (или аналогичный, например, G260, G262) – это маркировка разъема и часто всего вентилятора.
• MB2590-20B01 – пример артикула производителя вентилятора.
• GF-FAN-75-15 – описательный артикул (75мм, 15мм толщина).
• На оригинальных кулерах Gigabyte часто встречается маркировка «GIGABYTE GV-N660OC-2GD» или аналогичная — это модель видеокарты, а не вентилятора.

Для поиска: Наиболее эффективно искать по коду на рамке вентилятора (G261) и размерам (75x75x15 мм).

Совместимые модели видеокарт

Вентилятор с такими характеристиками (75мм, 15мм, разъем G261) использовался на многих видеокартах Gigabyte с двухвентиляторной системой охлаждения WindForce 2X примерно 2012-2014 годов выпуска.

NVIDIA GeForce:

• Gigabyte GeForce GTX 660 (GV-N660OC-2GD, GV-N660WF2-2GD и др.)
• Gigabyte GeForce GTX 660 Ti (GV-N66TOC-2GD, GV-N66TWF2-2GD)
• Gigabyte GeForce GTX 670 (модели с кулером WindForce 2X)
• Gigabyte GeForce GTX 760 (модели с кулером WindForce 2X, например, GV-N760OC-2GD)
• Gigabyte GeForce GTX 650 Ti Boost (GV-N65TBOC-2GD)

AMD Radeon:

• Gigabyte Radeon HD 7750 (GV-R775OC-1GI, GV-R775D5-1GD)
• Gigabyte Radeon HD 7770 (GV-R777OC-1GD, GV-R777D5-1GD)
• Gigabyte Radeon HD 7850 (модели с кулером WindForce 2X)
• Gigabyte Radeon HD 7870 (модели с кулером WindForce 2X)
• Gigabyte Radeon R7 260X (GV-R726XOC-2GD)
• Gigabyte Radeon R9 270 (модели с кулером WindForce 2X)

Критически важно перед покупкой:

1. Снимите старый вентилятор со своей видеокарты и измерьте его точные размеры (диаметр, толщина).
2. Сфотографируйте разъем и сверьте его с разъемом на новом вентиляторе.
3. Сверьте межосевое расстояние крепежных отверстий (чаще всего 60 мм).
4. Убедитесь, что количество лопастей и их форма визуально совпадают, чтобы сохранить оригинальные характеристики воздушного потока и давления.

Этот вентилятор также может подходить к некоторым моделям видеокарт от других производителей (например, ASUS, MSI), использовавших аналогичные вентиляторы стандартного размера, но ключевым параметром является совместимость разъема.
