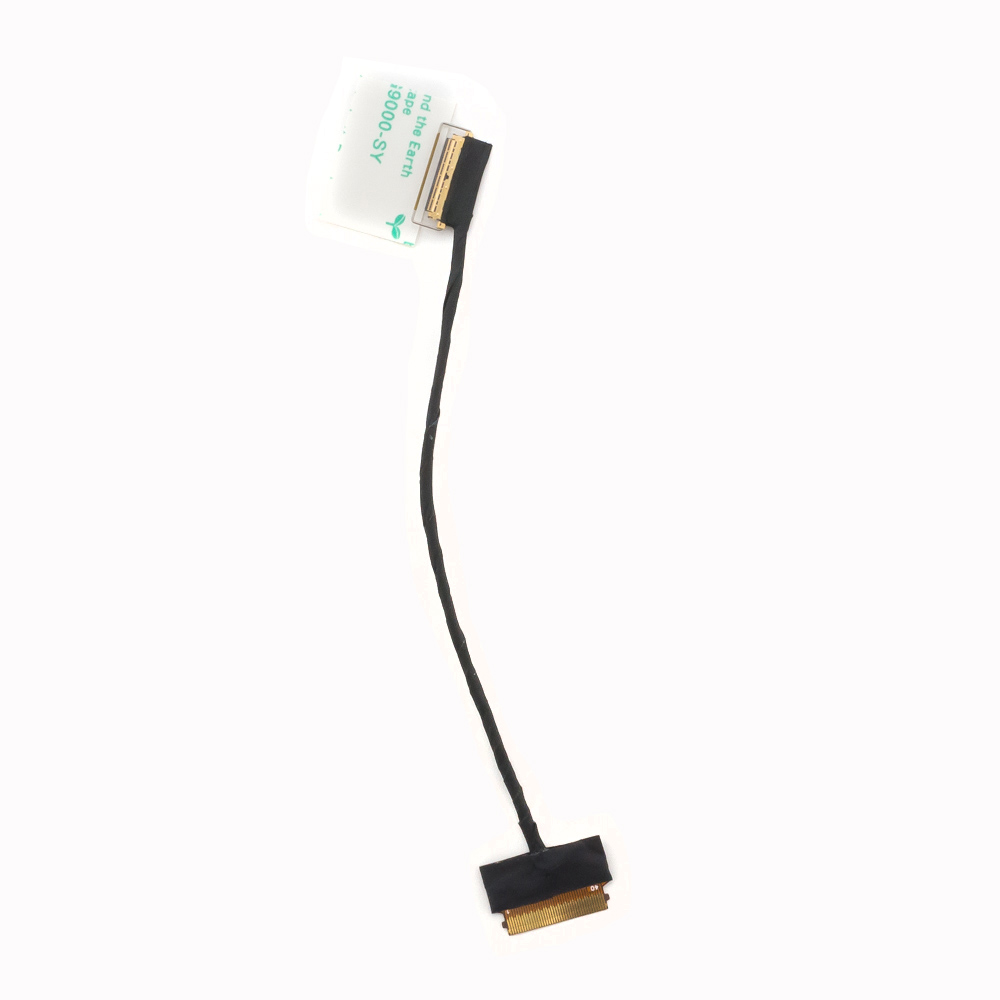

Шлейф матрицы HP 13-S, 13-S120NR, X360, 13S

Конечно! Вот подробное описание шлейфа матрицы для указанных моделей HP, включая технические характеристики и совместимость.

Общее описание

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу видеоизображения, данных от тачпанели (в моделях-трансформерах) и питание подсветки матрицы.

Для серии HP Pavilion x360 13-s / 13S этот шлейф имеет ключевые особенности:

• Повышенная надежность: Конструкция рассчитана на многократные перегибы при трансформации ноутбука в планшетный режим.
• Комбинированный интерфейс: Чаще всего передает сигнал по eDP (Embedded DisplayPort) и объединен с кабелем сенсорного экрана.
• Характерный признак: Часто имеет два коннектора на стороне материнской платы — один для дисплея, второй для тачскрина.

Технические характеристики (типичные для данной серии)

1. Тип интерфейса видео: eDP (Embedded DisplayPort) 30-pin (наиболее распространенный для данных моделей с FHD экранами). Может быть 40-pin для моделей с особыми экранами.
2. Тип интерфейса сенсора: USB для тачскрина.
3. Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки внутри корпуса.
4. Коннекторы:
   • Со стороны материнской платы: Два раздельных коннектора (один широкий для eDP, один узкий для USB сенсора).
   • Со стороны дисплея: Один общий коннектор, разветвляющийся на два: для матрицы и для тач-панели.
5. Особенности: Кабель плоский, гибкий, часто имеет металлизированную или тканевую оплетку для защиты от помех и механических повреждений.

Парт-номера (Part Numbers / Spare Parts)

Важно: Номер зависит от конкретной субмодели, разрешения экрана и производителя сенсорной панели. Вот основные номера запчастей от HP:

• L08540-001 (наиболее распространенный для серии 13-s)
• L08540-002
• L12137-001
• L12561-001
• L12137-002
• L12561-002
• 939257-001

Рекомендация: Самый точный способ найти номер — разобрать ноутбук и посмотреть маркировку на самом шлейфе (например, L08540-001 или FPCS85A). Также номер можно найти в сервисном мануале (Service Guide) для вашего точного продукта HP.

Совместимые модели (HP Pavilion x360 13-s / 13S)

Шлейф совместим с широким рядом моделей этой серии. Вот основные из них:

• HP Pavilion x360 13-s000 Series:
  • 13-s000 (например, 13-s000na, 13-s000ng, 13-s000nia и т.д.)
  • 13-s010nr (2-in-1)
  • 13-s011nr
  • 13-s012nr
  • 13-s013nr
  • 13-s014nr
  • 13-s015nr
  • 13-s016nr
  • 13-s017nr
  • 13-s018nr
  • 13-s019nr
  • 13-s020nr
  • 13-s021nr
  • 13-s022nr
  • 13-s023nr
  • 13-s024nr
  • 13-s025nr
  • 13-s026nr
• HP Pavilion x360 13-s100 Series:
  • 13-s100 Series (общее обозначение)
  • 13-s100sa
  • 13-s101na
  • 13-s102na
  • 13-s103na
  • 13-s104na
  • 13-s105na
  • 13-s106na
  • 13-s107na
  • 13-s108na
  • 13-s109na
  • 13-s110nr (конкретно указанная в вопросе)
  • 13-s111nr
  • 13-s112nr
  • 13-s113nr
  • 13-s114nr
  • 13-s115nr
  • 13-s116nr
  • 13-s117nr
  • 13-s118nr
  • 13-s119nr
  • 13-s120nr (конкретно указанная в вопросе)
  • 13-s121nr
  • 13-s122nr
  • 13-s123nr
• HP Pavilion x360 13-s200 Series (частично, необходима проверка по номеру детали)
• HP Pavilion 13-s000 (не x360, но часть той же серии - требует проверки)
• Product Numbers: Часто начинаются с W9M94EA#, W9M95EA#, W9M96EA#, X9J50UA# и другие.

Признаки неисправности шлейфа

• Искажение изображения: Полосы, артефакты, рябь на экране.
• Пропадание изображения: Экран гаснет при изменении угла наклона крышки.
• Тачскрин не работает: Сенсор перестает реагировать, хотя изображение есть.
• Мерцание экрана.
• Белый экран (засветка) при работающей подсветке.

Перед заменой убедитесь, что проблема не в матрице или разъемах. При установке нового шлейфа аккуратно проложите его по штатному пути, без перегибов и натяжения.
