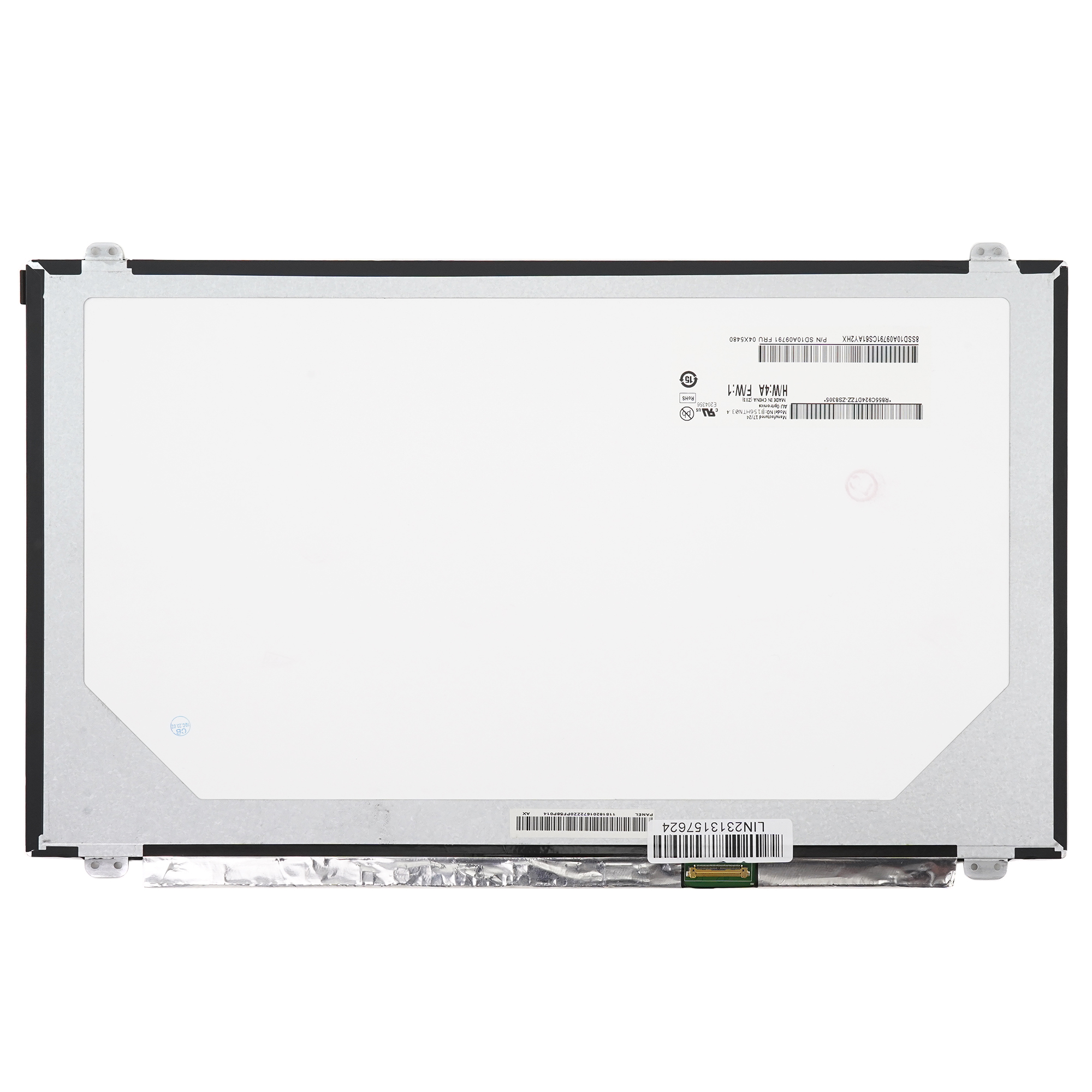

Матрица B156HTN03.4

Конечно, вот подробная информация о матрице B156HTN03.4, собранная из технических спецификаций и рыночных данных.

Общее описание

B156HTN03.4 — это 15.6-дюймовая ЖК-матрица (панель) с разрешением Full HD (1920 x 1080 пикселей), разработанная компанией AU Optronics (AUO). Это одна из самых распространенных и популярных матриц в сегменте бюджетных и среднебюджетных ноутбуков, выпускавшихся примерно в 2013-2017 годах.

Ключевая особенность: Данная матрица использует TN (Twisted Nematic) технологию, что определяет ее основные преимущества и недостатки.

Преимущества:

• Низкое время отклика (обычно 16-25 мс GTG): минимизирует шлейфы и размытие в динамичных сценах, что было актуально для игровых моделей того времени.
• Высокая частота обновления: Часто встречаются модификации с 120 Гц и 144 Гц, что делало ее популярной в геймерских ноутбуках начального уровня.
• Низкая стоимость производства по сравнению с IPS.

Недостатки:

• Плохие углы обзора, особенно по вертикали. Цвета и контрастность сильно искажаются при малейшем отклонении взгляда.
• Низкая контрастность и глубина черного цвета (обычно ~600:1 - 700:1).
• Цветовой охват ограничен ~45-55% NTSC (приблизительно 60-70% sRGB), что не подходит для цветокоррекции.
• Не самая лучшая цветопередача.

Основное применение: Бюджетные игровые и офисные ноутбуки, где на первом месте была частота обновления и время отклика, а не качество изображения.

Технические характеристики (ТТХ)

• Производитель: AU Optronics (AUO)
• Диагональ: 15.6 дюймов (39.6 см)
• Разрешение: Full HD (FHD), 1920 x 1080 пикселей
• Технология: TN (Twisted Nematic)
• Подсветка: LED
• Частота обновления: 120 Гц или 144 Гц (в зависимости от конкретной модификации и ревизии). Существовали и 60 Гц версии.
• Время отклика: 16 мс (типичное, Gray-to-Gray)
• Яркость: Около 220-250 кд/м² (нитов)
• Контрастность: ~ 600:1 - 700:1
• Цветовой охват: ~ 45-55% NTSC (приблизительно 60-70% sRGB)
• Количество цветов: 16.7 млн (6-bit + FRC)
• Углы обзора: 90°/65°/65°/65° (типичные для TN: L/R/U/D)
• Интерфейс подключения: 40-пиновый LVDS (30 pins + метка "пустых" 10 pin)
• Положение разъема: Обычно снизу (Bottom).
• Толщина (ВxШxГ): Примерно 3.0 x 359.0 x 224.0 мм
• Поверхность экрана: Чаще всего матовое антибликовое покрытие.

Парт-номера и совместимые обозначения

Матрицы часто имеют несколько номеров от разных поставщиков или внутренние коды производителей. B156HTN03.4 может встречаться под такими названиями:

• B156HTN03.4 (полное оригинальное обозначение AUO)
• B156HTN03.04
• LTN156HL02-XXX (где XXX - код производителя, например, LTN156HL02-201 от Samsung — это аналог по размерам и разъему, но не оригинальная матрица AUO. Внимание! Это важный момент для замены).
• 00HN899 — номер запчасти для некоторых моделей Lenovo (например, для Y50-70).

Совместимые модели ноутбуков (примеры)

Эта матрица широко использовалась в следующих линейках и моделях:

1. Lenovo:

   • Lenovo IdeaPad Y50-70 (часто с частотой 120/144 Гц)
   • Некоторые модели Lenovo IdeaPad Z50-70, Z51-70
   • Отдельные модификации серии G50, G70

2. MSI:

   • MSI GE60, GE70 (более старые модели)
   • MSI GP60, GP70
   • Некоторые модификации серий CX, CR

3. Dell:

   • Dell Inspiron 15 7548 (игровые модификации)
   • Некоторые модели серий 15 5000 (5547, 5558)

4. Другие бренды:

   • Многие ноутбуки на базе платформ Clevo, TongFang (например, Metabox, Schenker, некоторые HP Pavilion и Compaq).
   • Некоторые ранние игровые модели Acer Aspire V Nitro (VN7-591G и подобные).
   • Ноутбуки брендов: Fujitsu, Packard Bell, Gateway (соответствующих годов выпуска).

Важно при замене (для ремонтников и пользователей):

1. Проверьте точную маркировку на шлейфе или обратной стороне вашей старой матрицы. Цифры после точки (.4) могут быть важны.
2. Совместимость по разъему: Убедитесь, что расположение шлейфа (снизу/сверху/сбоку) и тип разъема (40-pin LVDS) совпадают.
3. Частота обновления: Если в оригинале была матрица на 120/144 Гц, и вы замените ее на 60 Гц, изображение будет работать, но частота обновления ограничится 60 Гц. Обратная замена (60 Гц -> 120 Гц) может не поддерживаться материнской платой ноутбука.
4. Поиск аналогов: При поиске замены ищите не только по номеру B156HTN03.4, но и по физическим параметрам: 15.6", 1920x1080, 40-pin LVDS, разъем снизу. Это может помочь найти современные или более доступные аналоги (например, на IPS), если они совместимы по креплениям и разъему.
