Allen Bradley 700DC-N300Z1

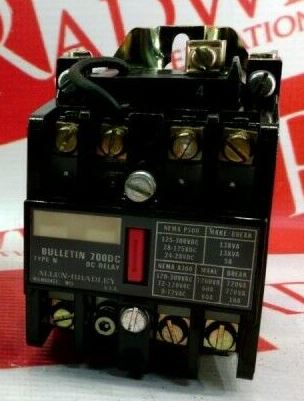

Allen-Bradley 700DC-N300Z1 (Промежуточное реле DC)

Описание:

Промежуточное реле Allen-Bradley 700DC-N300Z1 входит в серию 700 и предназначено для коммутации электрических цепей в системах автоматизации. Оно обеспечивает гальваническую развязку между управляющей и исполнительной цепями и используется в промышленных системах управления, таких как ПЛК (ControlLogix, CompactLogix), релейные панели и распределительные щиты.

Основные технические характеристики:

• Тип реле: Промежуточное (интерфейсное)
• Напряжение катушки: 24 В DC
• Контактная группа:
  • 3 НО (нормально открытых) контакта
  • 1 НЗ (нормально закрытый) контакт
• Максимальный ток контактов: 5 А (при 250 В AC / 30 В DC)
• Коммутируемая мощность:
  • AC: 1250 ВА
  • DC: 150 Вт
• Степень защиты: IP20
• Срок службы (механический/электрический):
  • 10 млн. срабатываний (механический ресурс)
  • 100 000 срабатываний (при полной нагрузке)
• Температурный диапазон: -40°C до +70°C
• Монтаж: На DIN-рейку (35 мм)
• Подключение: Винтовые клеммы

Парт-номера и совместимые модели:

• 700DC-N300Z1 – базовая модель (24 В DC, 3НО + 1НЗ)
• Аналоги и совместимые реле:
  • 700-HN300Z1 (AC-катушка, 120 В)
  • 700-HL300Z1 (AC-катушка, 240 В)
  • 700-DN300Z1 (DC-катушка, 12 В)
  • 700-DC-N300Z1 (DC-катушка, 24 В)
  • 700-FN300Z1 (DC-катушка, 48 В)
• Совместимые базовые блоки:
  • 700-CF300Z1 (дополнительный контактный модуль)
  • 700-HR300Z1 (реле с задержкой срабатывания)

Применение:

• Управление соленоидами, контакторами, малыми двигателями
• Развязка сигналов в системах автоматизации (ПЛК, ЧПУ)
• Коммутация цепей управления в промышленных щитах

Реле 700DC-N300Z1 отличается высокой надежностью и используется в системах управления Rockwell Automation, Allen-Bradley.
