Allen Bradley 1769-IF41

Конечно, вот подробное описание модуля Allen-Bradley 1769-IF41.

Описание

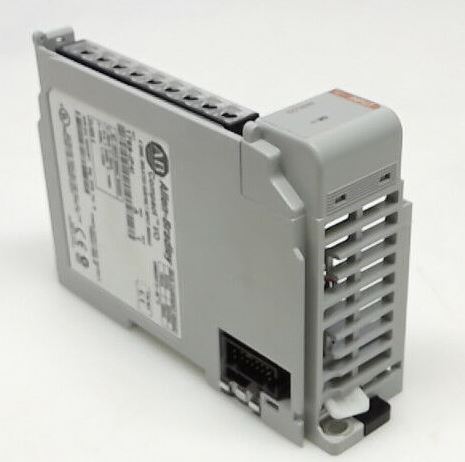

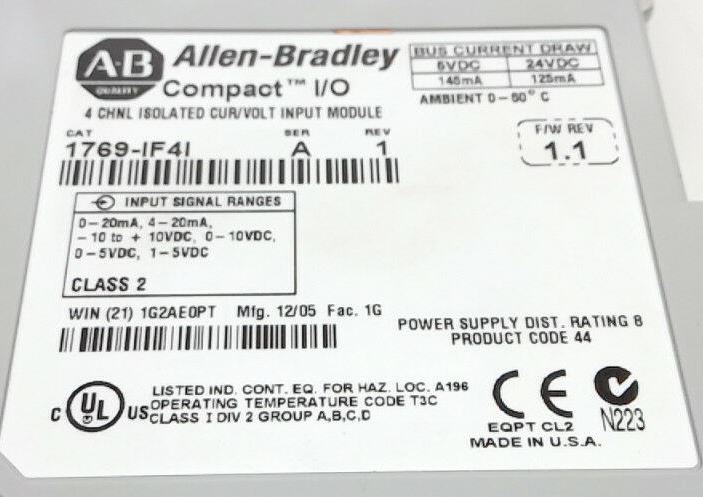

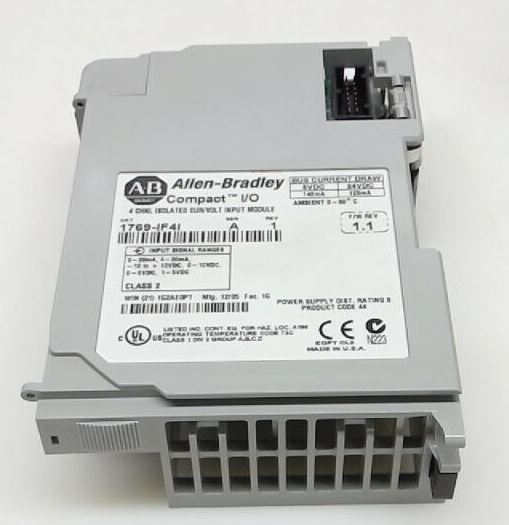

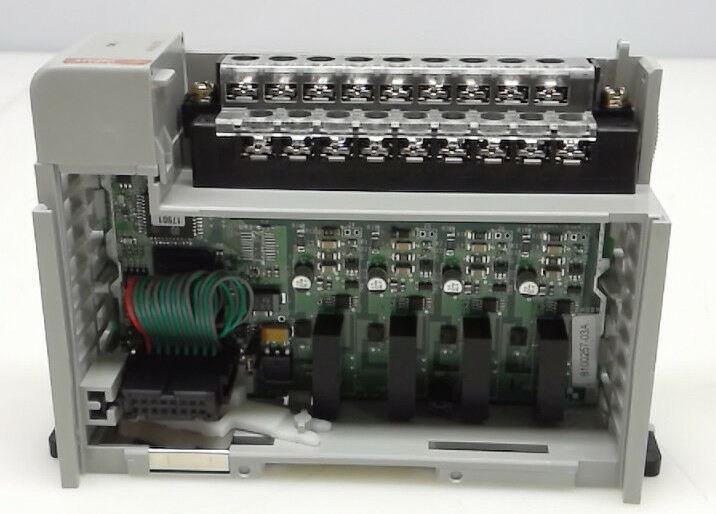

Allen-Bradley 1769-IF41 — это 4-канальный аналоговый входной модуль (Analog Input Module) семейства CompactLogix 5000 и Compact I/O. Он предназначен для преобразования аналоговых сигналов от датчиков (температуры, давления, расхода, уровня и т.д.) в цифровые значения, которые обрабатываются программируемым логическим контроллером (ПЛК).

Модуль является ключевым компонентом для задач автоматизации, требующих мониторинга и контроля технологических параметров. Он поддерживает широкий диапазон входных сигналов, что делает его универсальным решением для различных применений.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Производитель | Rockwell Automation / Allen-Bradley | | Каталожный номер | 1769-IF41 (Series A, B, C) | | Тип модуля | Аналоговый входной (Analog Input) | | Количество каналов | 4 (независимо настраиваемых) | | Типы входных сигналов | • Напряжение: ±10 В, ±5 В, 0-5 В, 0-10 В
• Ток: 0-20 мА, 4-20 мА, ±20 мА
• Сопротивление: 0-500 Ом, 0-1000 Ом, 0-5000 Ом (для RTD)
• Термопары: J, K, T, E, R, S, B, N, C (милливольты) | | Разрешение | 16 бит (включая знак) | | Точность (при 25°C) | • Напряжение/Ток: ±0.1% от полной шкалы
• Термопары/RTD: ±0.5°C (для типа K) | | Скорость обновления | 8.5 мс на все 4 канала (макс.) | | Гальваническая развязка | 500 В постоянного тока (канал-канал, канал-шина) | | Питание от шины | 5 В (от контроллера или базового модуля), 85 мА макс. | | Внешнее питание | 24 В постоянного тока (для датчиков с питанием от источника), 120 мА макс. (с барьером) | | Индикаторы статуса | Светодиоды: OK (зеленый), FAULT (красный), для каждого канала: AI x (зеленый) | | Клеммное подключение | Через съемный клеммник (1769-TB2 или 1769-TB3) | | Рабочая температура | 0°C ... 60°C | | Защита от помех | Фильтрация от электромагнитных помех (EMI), защита от перенапряжений |

Ключевые особенности:

• Индивидуальная настройка каналов: Каждый из четырех каналов можно независимо настроить на прием любого из поддерживаемых сигналов через программное обеспечение.
• Встроенная линейнаязация: Модуль автоматически преобразует сигналы от термопар и RTD в температуру по Цельсию или Фаренгейту, что снижает нагрузку на ЦП контроллера.
• Гальваническая развязка: Обеспечивает защиту контроллера и других модулей от помех и скачков напряжения в полевой цепи.
• "Плавающий" вход: Позволяет измерять дифференциальные сигналы, что улучшает помехоустойчивость.

Парт номера (Related Catalog Numbers)

• 1769-IF41 — Основной каталожный номер модуля. Может иметь ревизии (Series A, B, C). Новейшие ревизии имеют улучшенные характеристики.
• 1769-TB2 — Стандартный клеммный блок (Terminal Block) на 12 точек для подключения проводников сечением до 2.5 мм².
• 1769-TB3 — Клеммный блок с технологией "вставь и закрути" (Screw Clamp) для более быстрого и удобного монтажа.
• 1769-SM1 — Заглушка (Cover) для модуля, используется когда модуль не установлен в раме для защиты контактов шины.
• 1769-ECR — Правая монтажная пластина (End Cap) для крепления рамы модулей на DIN-рейку.
• 1769-ECL — Левая монтажная пластина.

Совместимые модели

Модуль 1769-IF41 совместим со следующими семействами контроллеров и системами:

1. Контроллеры:

• CompactLogix 5000: Все контроллеры серии 1769-L2x, 1769-L3x, 1769-L4x (например, 1769-L23E-QBFC1B, 1769-L30ER, 1769-L43XR).
• CompactLogix 5380: Контроллеры серии 5069-L3xxxx. Важное примечание: для использования в системах CompactLogix 5380 требуется установка модуля в специальный адаптер шасси 5069-ECR.
• CompactLogix 5480: Аналогично, требуется адаптер 5069-ECR.

2. Программное обеспечение:

• Studio 5000 Logix Designer (ранее RSLogix 5000) — основная среда для программирования контроллеров Logix5000. Модуль настраивается через Add-On Profile (AOP), который автоматически подгружается из EDS-файлов.
• RSLogix 5000 (версии 16 и выше для более новых ревизий модуля).

3. Базовые модули (Chassis):

• Модуль устанавливается в любую левую или правую раму (bus) семейства Compact I/O (1769), например:
  • 1769-AENTR — Коммуникационный адаптер EtherNet/IP.
  • Любой базовый модуль с достаточным количеством слотов (например, 4-слотовый, 7-слотовый, 10-слотовый и т.д.).

4. Связанные модули ввода-вывода:

• Модуль может работать в одной системе с любыми другими модулями семейства Compact I/O (1769):
  • Дискретные вводы/выводы (1769-IA16, 1769-OB16 и др.).
  • Аналоговые выводы (1769-OF2, 1769-OF4V и др.).
  • Специализированные модули (энкодерные, силовые и т.д.).

Важно: Перед покупкой и проектированием всегда проверяйте последние версии руководств по вводу в эксплуатацию (Installation Instructions) и матрицы совместимости (Product Compatibility and Download Center - PCDC) на официальном сайте Rockwell Automation.
