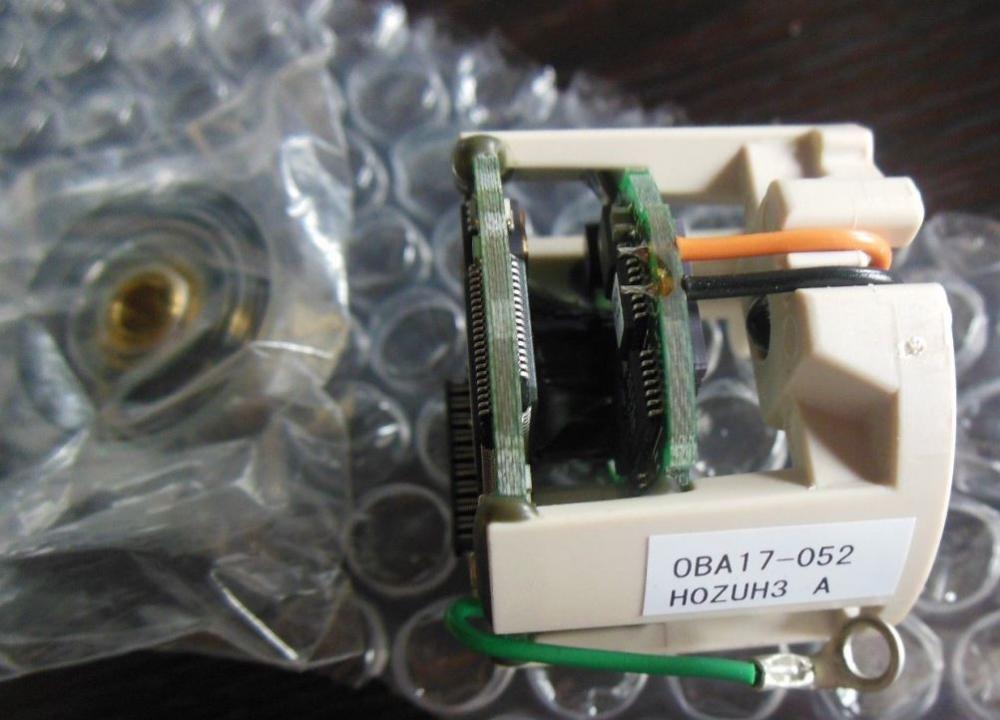

Энкодер Mitsubishi OBA17-052

Описание энкодера Mitsubishi OBA17-052

Энкодер Mitsubishi OBA17-052 – это инкрементальный вращающийся датчик положения вала, предназначенный для точного измерения угла поворота, скорости и направления вращения в промышленных системах автоматизации. Применяется в станках с ЧПУ, сервоприводах, робототехнике и других устройствах, требующих высокой точности позиционирования.

Технические характеристики

| Параметр | Значение |
|----------------------------|---------------------------------------|
| Тип энкодера | Инкрементальный (квадратурный) |
| Разрешение | 1024 импульсов/оборот (PPR) |
| Выходной сигнал | Линейный дифференциальный (A, /A, B, /B, Z, /Z) |
| Напряжение питания | 5 В ±5% |
| Ток потребления | ≤ 150 мА |
| Макс. скорость вращения| 6000 об/мин |
| Тип вала | Сплошной, диаметр 6 мм |
| Корпус | Алюминиевый, с крепежными отверстиями |
| Степень защиты | IP50 (защита от пыли) |
| Рабочая температура | 0°C ... +55°C |
| Вес | ~200 г |

Парт-номера и совместимые модели

Парт-номер Mitsubishi OBA17-052:

• OBA17-052 (базовая модель)

Совместимые модели (аналоги и замены):

1. Mitsubishi
   • OBA17-051 (с другим разрешением или интерфейсом)
   • OBA17-053 (возможна другая конфигурация выхода)
2. Другие производители (аналогичные по характеристикам):
   • Omron E6B2-CWZ6C (1024 PPR, 5 В)
   • Autonics E50S8-1024-3-T-5 (1024 PPR, 5 В)
   • Heidenhain ERN 1025 (более высокоточный аналог)

Совместимость с контроллерами Mitsubishi:

• Сервоприводы:
  • MR-J2S, MR-J3, MR-J4
• ПЛК-системы:
  • Серии FX, Q, L

Примечание

Перед заменой энкодера на аналог рекомендуется уточнять распиновку и параметры сигнала, так как различия в интерфейсе могут повлиять на совместимость.

Если требуется дополнительная информация по подключению или аналогам, уточните ваш конкретный случай.
