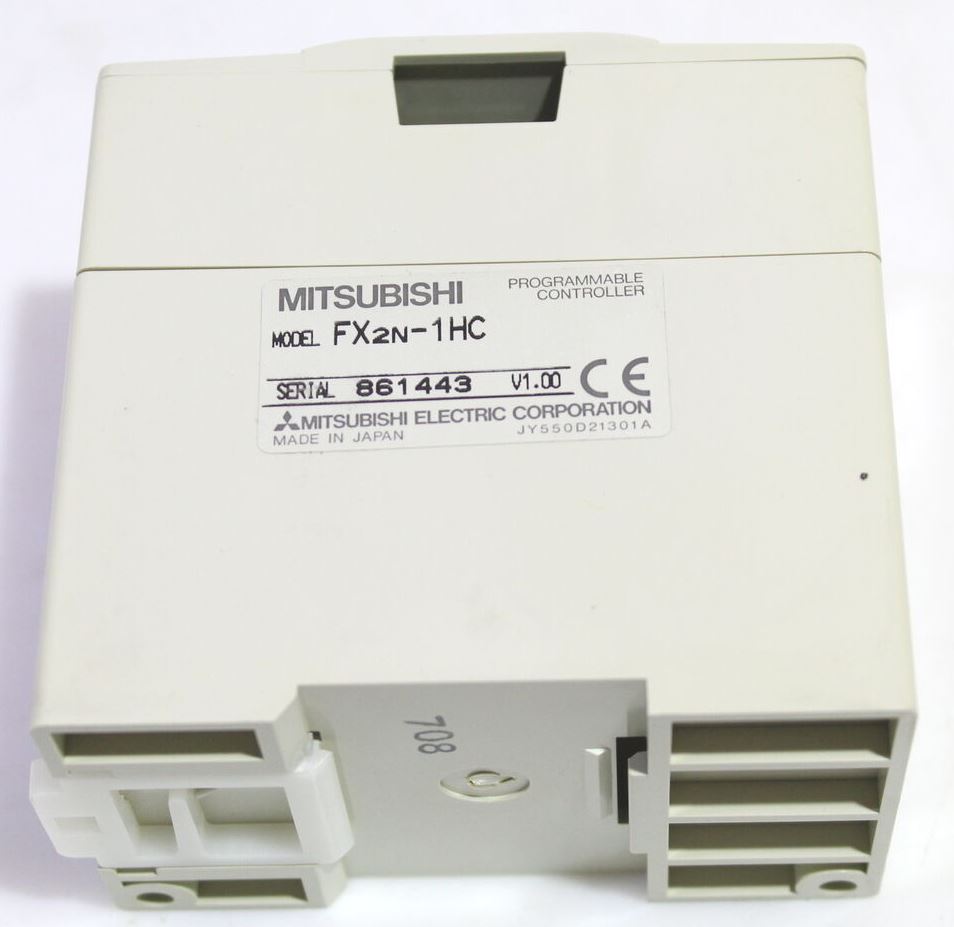

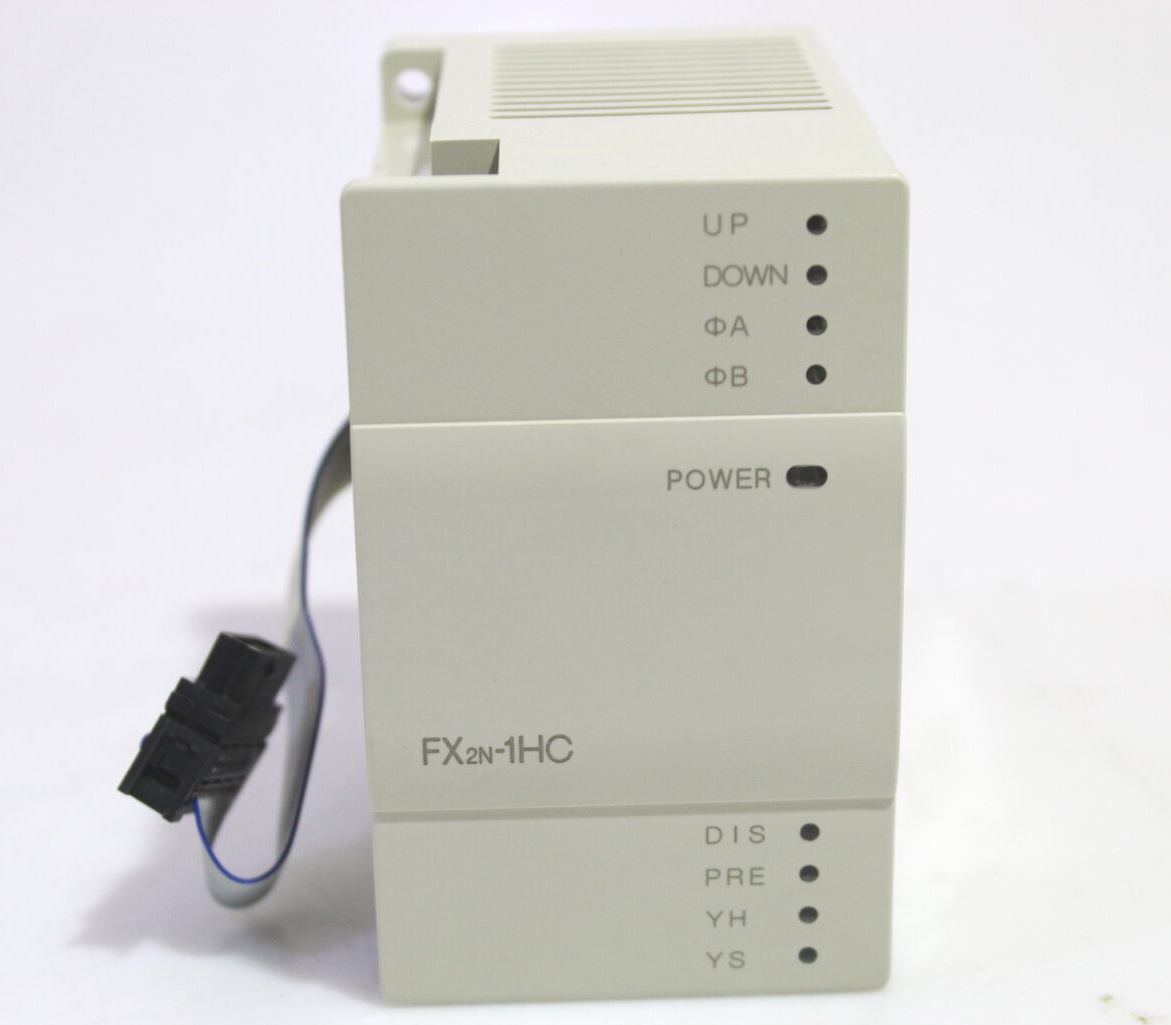

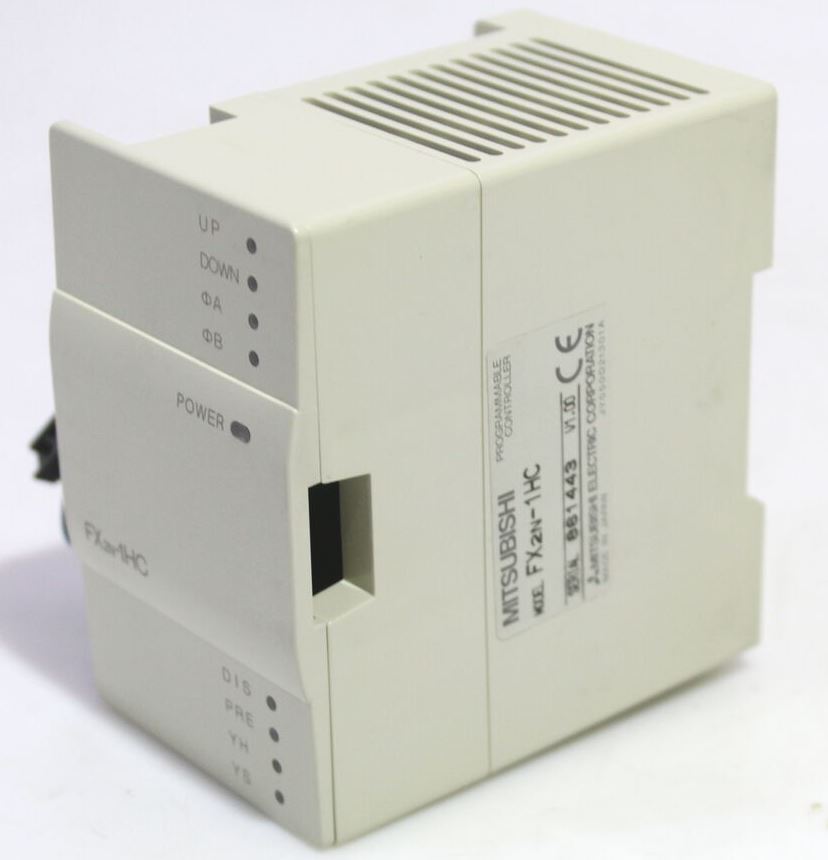

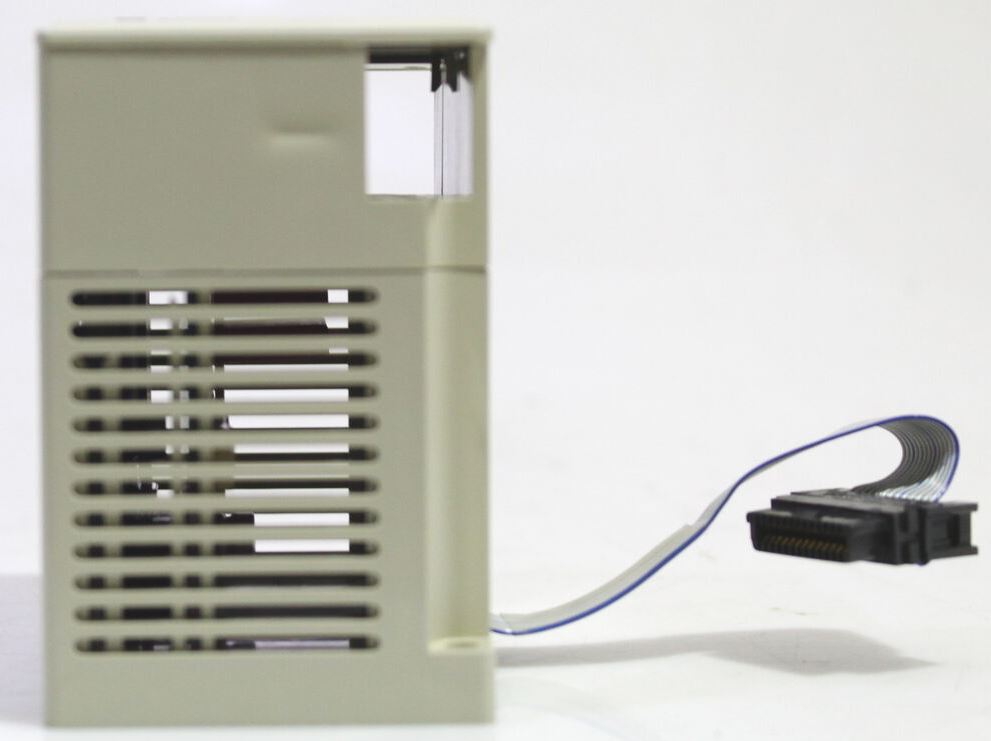

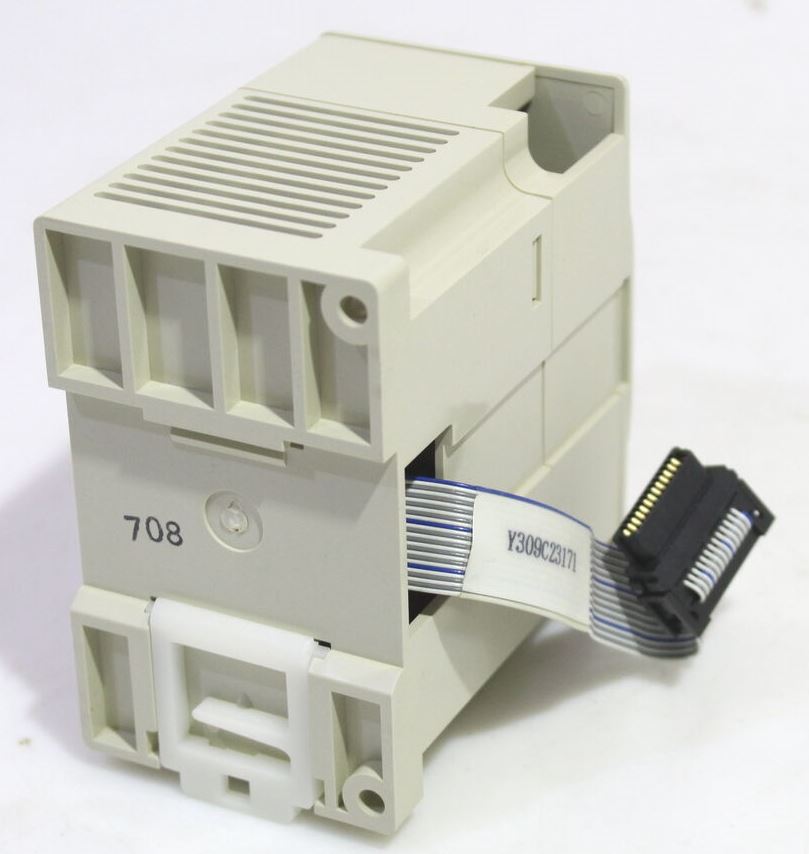

Mitsubishi FX2N-1HC

Описание и технические характеристики модуля Mitsubishi FX2N-1HC

Назначение

Модуль FX2N-1HC – это высокоскоростной счетчик/частотомер, предназначенный для работы с ПЛК серии Mitsubishi FX2N. Он позволяет подсчитывать входные импульсы, измерять частоту сигналов и выполнять высокоскоростную обработку сигналов от энкодеров, датчиков и других устройств.

Основные характеристики

| Параметр | Значение |
|----------|----------|
| Тип счетчика | 32-битный (двунаправленный) |
| Количество каналов | 1 |
| Макс. частота счета | 50 кГц (однофазный), 50 кГц (двухфазный) |
| Напряжение питания | 5 В / 12–24 В DC (в зависимости от конфигурации) |
| Тип входного сигнала | NPN (сток/исток), PNP (в зависимости от подключения) |
| Разрешение | 1x, 2x, 4x (для энкодеров) |
| Функции | Счетчик, частотомер, сравнение/сброс, предустановка |
| Совместимость | FX2N, FX3U (с адаптером), FX5U (через FX5-CNV-IF) |
| Потребляемый ток | 90 мА (от 5 В) |
| Габариты (Ш×В×Г) | 55 × 90 × 87 мм |
| Вес | ~0,3 кг |

Парт-номера и совместимые модели

• FX2N-1HC (основная модель)
• FX2N-CNV-BC (адаптер для подключения к FX3U)
• FX5-CNV-IF (адаптер для FX5U)

Совместимые ПЛК

• FX2N (прямая совместимость)
• FX3U (через адаптер FX2N-CNV-BC)
• FX5U (через FX5-CNV-IF)

Модуль FX2N-1HC часто используется в системах автоматизации, станках с ЧПУ, упаковочных машинах и других приложениях, где требуется точный подсчет импульсов или измерение частоты.

Если нужна дополнительная информация по подключению или программированию – уточните!
