Mitsubishi NZ2GF2B1-16TE

Mitsubishi NZ2GF2B1-16TE – Описание и технические характеристики

Описание

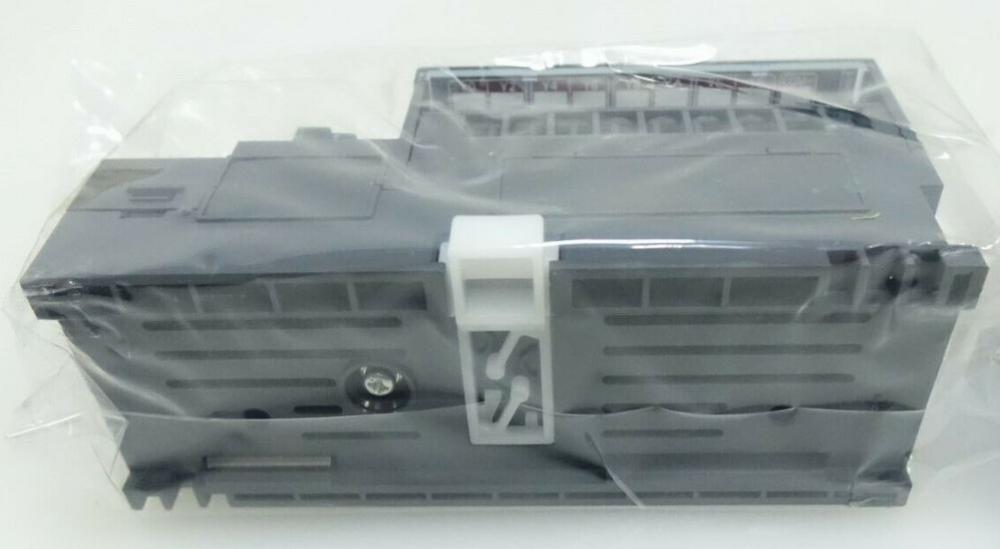

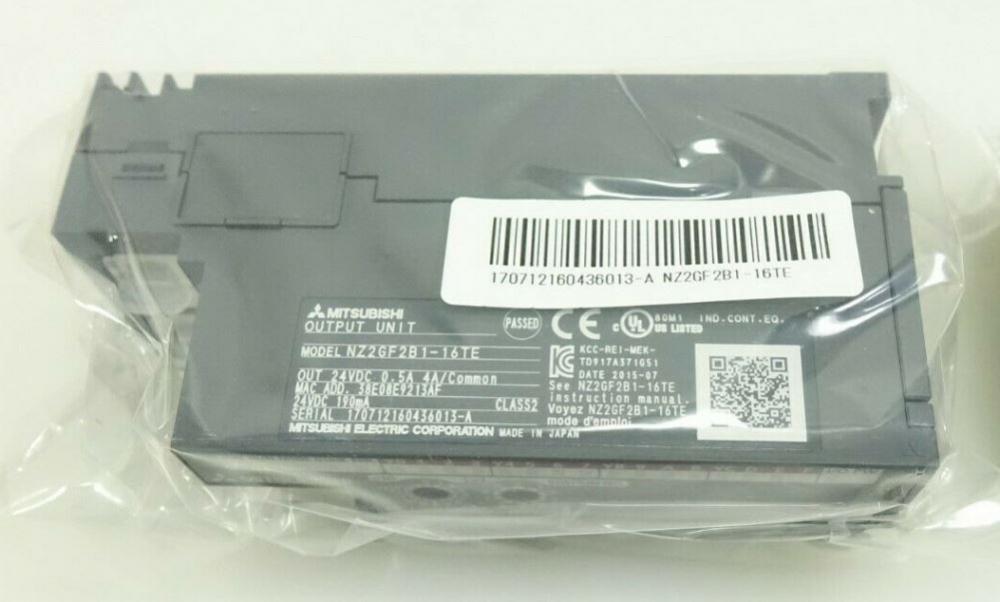

Модуль NZ2GF2B1-16TE – это 16-канальный транзисторный выходной модуль с открытым коллектором (стоком) для ПЛК MELSEC iQ-R и MELSEC iQ-F серии. Предназначен для управления нагрузками постоянного тока (например, реле, соленоиды, светодиоды) с высокой скоростью переключения.

Основные технические характеристики

| Параметр | Значение | |-----------------------------|-------------| | Тип выхода | Транзисторный (NPN, open collector) | | Количество каналов | 16 | | Максимальный ток на канал | 0,5 А | | Общий максимальный ток | 2 А (суммарно для всех каналов) | | Напряжение нагрузки | 12–24 В DC (допустимый диапазон: 10,2–26,4 В) | | Падение напряжения | ≤ 1,5 В (при 0,5 А) | | Максимальная частота переключения | 1 кГц | | Изоляция | Оптоизоляция между каналами и внутренней схемой | | Подключение | Винтовые клеммы | | Потребляемая мощность | ≤ 1,5 Вт | | Рабочая температура | –20…+55 °C | | Степень защиты | IP20 | | Совместимость | MELSEC iQ-R, MELSEC iQ-F (требуется базовый модуль) |

Парт-номера и совместимые модели

• Основной парт-номер:

  • NZ2GF2B1-16TE (16 транзисторных выходов, NPN)

• Совместимые базовые модули:

  • NZ2GF2B-32D (32 точки, NPN)
  • NZ2GF2B-32DT (32 точки, PNP)
  • NZ2GF2B-64D (64 точки, NPN)
  • NZ2GF2B-64DT (64 точки, PNP)

• Совместимые системы:

  • MELSEC iQ-R (R00, R01, R04, R08, R16, R32, R120)
  • MELSEC iQ-F (FX5U, FX5UC)

Применение

Модуль используется в промышленной автоматизации для управления:

• Реле и контакторами
• Светодиодными индикаторами
• Соленоидами и клапанами
• Другими исполнительными устройствами постоянного тока

Если требуется PNP-версия, следует рассмотреть модель NZ2GF2TB1-16TE.

Нужна дополнительная информация по подключению или аналогам?
