Vipa 9720DP30

Vipa 9720DP30 – это модуль цифрового ввода/вывода (I/O) от компании VIPA GmbH, предназначенный для использования в системах промышленной автоматизации на базе программируемых логических контроллеров (ПЛК) серии Speed7 и System 200V.

Основное описание

Модуль 9720DP30 обеспечивает:

• 16 цифровых входов (24 В DC, изолированных группами).
• 16 цифровых выходов (транзисторных, 24 В DC, 0.5 А, также с групповой изоляцией).
• Подключение через PROFIBUS-DP (интерфейс RS-485).
• Гальваническую развязку между полевой шиной и внутренней логикой.
• Горячую замену (Hot Swap) в некоторых конфигурациях.
• Компактное исполнение для установки на DIN-рейку.

Технические характеристики

| Параметр | Значение |
|----------------------------|--------------|
| Тип модуля | Цифровой ввод/вывод (DI/DO) |
| Интерфейс | PROFIBUS-DP (DP-V1) |
| Количество входов | 16 (24 В DC, PNP/NPN) |
| Количество выходов | 16 (транзисторные, 24 В DC, 0.5 А) |
| Изоляция | Групповая (между входами/выходами и шиной) |
| Напряжение питания | 24 В DC (±15%) |
| Потребляемый ток | ~150 мА (без нагрузки) |
| Скорость передачи | До 12 Мбит/с (зависит от мастера PROFIBUS) |
| Рабочая температура | 0°C ... +60°C |
| Степень защиты | IP20 |
| Габариты (Ш×В×Г) | 45×125×117 мм |

Парт-номера и совместимые модели

Запасные части и аналоги:

• Vipa 972-1DP30 – аналог с аналогичными характеристиками (возможны отличия в прошивке).

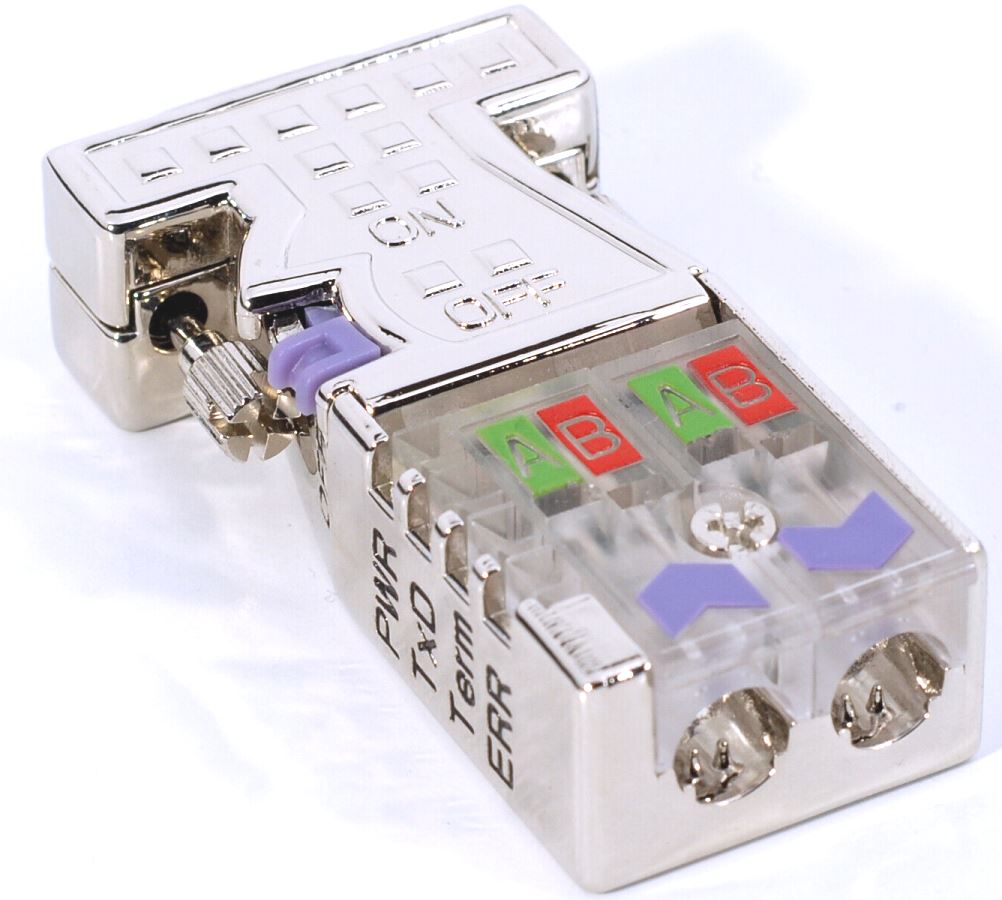

• Кабели и терминаторы PROFIBUS: Vipa 972-0CD10 (соединительный кабель).

Совместимые системы:

• ПЛК VIPA System 200V (например, CPU 212, CPU 213).
• ПЛК VIPA Speed7 (например, CPU 313SC, CPU 314SC).
• Любые мастер-устройства PROFIBUS-DP (Siemens S7-300/400, WinCC, TIA Portal с соответствующим конфигуратором).

Примечания

• Для конфигурации требуется ПО VIPA WinPLC7 или совместимые среды (Step7, TIA Portal с GSD-файлом VIPA).
• Модуль поддерживает адресацию в диапазоне PROFIBUS (до 126 устройств).

Если нужна спецификация для конкретной конфигурации, уточните версию прошивки или тип мастер-контроллера.
