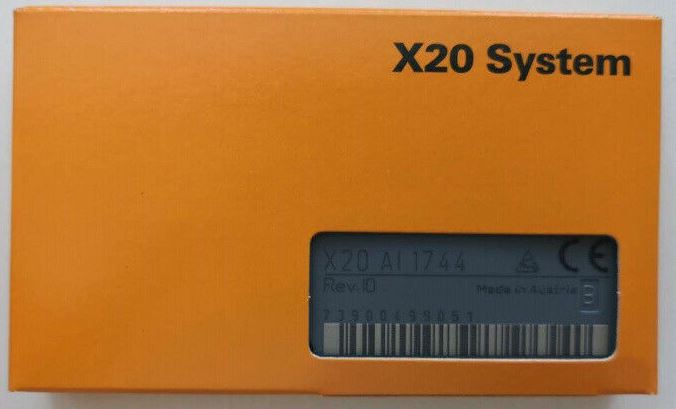

B&R X20-AI1744

B&R X20AI1744 — это модуль аналогового ввода, предназначенный для подключения тензометрических датчиков в системах автоматизации B&R серии X20.​

Основные характеристики

• Тип входа: 1 канал для тензодатчиков полного моста

• Поддержка подключения: 4- и 6-проводные тензодатчики

• Разрядность АЦП: 24 бита

• Частота дискретизации: от 0,1 Гц до 7,5 кГц (настраиваемая)

• Специальные режимы: синхронный режим, множественная выборка, настраиваемый уровень фильтрации

• Изоляция: аналоговые входы и питание тензодатчика изолированы от системной шины

• Температурный диапазон эксплуатации:

  • горизонтальное монтажное положение: от -25°C до +60°C

  • вертикальное монтажное положение: от -25°C до +50°C

• Степень защиты: IP20

• Совместимость с базовыми модулями: X20BM11, X20BM15

• Совместимость с клеммными колодками: X20TB12​

Альтернативные и совместимые модели

• X20AI1744-10: модификация с аналогичными характеристиками, возможны отличия в прошивке или аппаратной версии

• X20cAI1744: версия с защитным покрытием для эксплуатации в агрессивных средах
