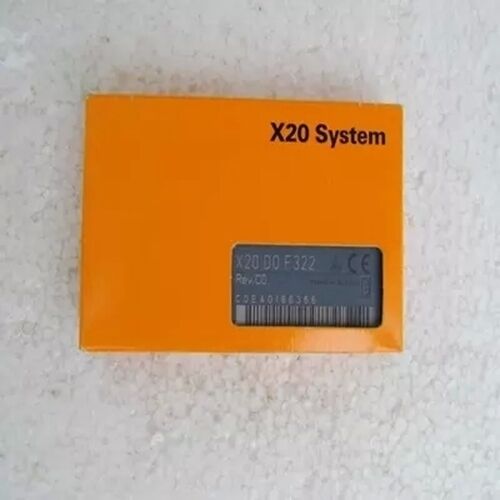

B&R X20DOF322

Описание модуля B&R X20DOF322

B&R X20DOF322 – это цифровой выходной модуль, предназначенный для систем автоматизации на базе X20 (CPxxxx) от компании B&R Automation. Модуль обеспечивает 32 дискретных выхода с высокой плотностью монтажа, что делает его идеальным решением для управления исполнительными механизмами в промышленных приложениях.

Технические характеристики:

Общие параметры:

• Тип модуля: Цифровой выходной (DO)
• Количество каналов: 32
• Тип выходов: Транзисторные (PNP)
• Напряжение питания: 24 В DC (18–30 В)
• Максимальный ток нагрузки: 0.5 A на канал
• Общий ток на модуль: 4 A (суммарно для всех каналов)
• Защита от перегрузки: Да (автоматическое отключение при перегрузке)
• Защита от короткого замыкания: Да
• Гальваническая развязка: Да (между каналами и шиной)
• Частота переключения: до 100 кГц (для импульсных режимов)
• Время нарастания/спада сигнала: < 1 мкс

Подключение и интерфейсы:

• Тип разъема: Винтовые клеммы (подключаются через съемный коннектор)
• Совместимость с шиной: X20 System Bus
• Потребляемая мощность: 2.5 Вт (типовое значение)

Механические и экологические параметры:

• Рабочая температура: 0…60 °C
• Хранение и транспортировка: -40…85 °C
• Влажность: 5–95% (без конденсации)
• Степень защиты: IP20
• Установка: На DIN-рейку

Парт-номера и совместимые модели:

Основные парт-номера:

• 1CKA014700A0201 – X20DOF322 (основной код)
• 1CKA014700A0202 – Альтернативный вариант (уточняется по спецификации)

Совместимые процессорные модули (X20 CPU):

• X20CP0482, X20CP1382, X20CP1584, X20CP3484 и другие модели серии X20 CPxxxx
• Совместим с Power Panel и Automation PC

Совместимые базовые модули:

• X20BM11, X20BM21, X20BM23 (различные варианты базовых модулей X20)

Совместимое ПО:

• Automation Studio (версии 4.x и выше)

Применение:

Модуль X20DOF322 используется в системах управления:

• Промышленные станки (ЧПУ, упаковочные машины)
• Робототехника
• Логистические системы (конвейеры, транспортеры)
• Управление клапанами и реле

Этот модуль обеспечивает высокую надежность и компактность в системах автоматизации B&R.
