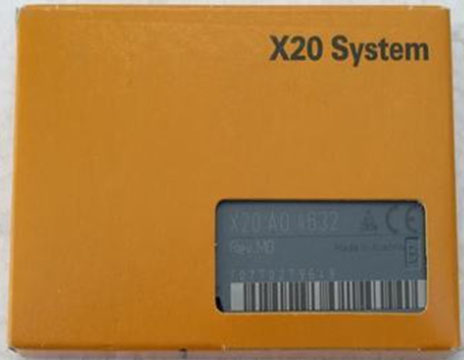

B&R X20-AO4632

Описание модуля B&R X20-AO4632

Модуль B&R X20-AO4632 – это аналоговый выходной модуль для систем автоматизации X20 от B&R (Bernecker + Rainer). Он предназначен для преобразования цифровых сигналов в аналоговые и используется в промышленных системах управления.

Модуль обеспечивает высокую точность и надежность, поддерживает различные типы выходных сигналов и может использоваться в сложных автоматизированных системах, включая ПЛК и распределенные системы управления.

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип модуля | Аналоговый выходной (AO) | | Количество каналов | 4 | | Тип выходного сигнала | ±10 В, 0...10 В, 0...20 мА, 4...20 мА | | Разрешение | 16 бит | | Точность | ±0.1% от полного диапазона | | Время обновления | 1 мс на канал | | Гальваническая развязка | Да (каналы и шина) | | Защита от КЗ и перегрузки | Да | | Подключение | Винтовые клеммы | | Рабочее напряжение | 24 В DC | | Потребляемая мощность | ~2.5 Вт | | Рабочая температура | 0°C ... +60°C | | Степень защиты | IP20 | | Совместимые шины | X2X Link (B&R) |

Парт-номера и аналоги

Основные артикулы:

• X20AO4632 (полное обозначение)
• 1CAA012070R0001 (альтернативный код)

Совместимые модули и замены:

• X20-AO4622 (2-канальный аналоговый выход)
• X20-AO4642 (4-канальный, более высокая плотность)
• X20-AO4621 (2-канальный, 12 бит)

Совместимые базовые модули и контроллеры:

• X20 CPU (например, X20CP0482, X20CP1584)
• X20 System Bus (X20BC0083, X20BC00A3)
• Другие модули серии X20 (DI, DO, AI, счетчики и т. д.)

Применение

Модуль X20-AO4632 используется в:

• Промышленных системах управления (ПЛК B&R)
• Управлении приводами и сервосистемами
• Аналоговых регуляторах (давление, температура, расход)
• Тестовых стендах и измерительных системах

Если требуется более высокая плотность каналов или другие типы сигналов, можно рассмотреть аналогичные модули из линейки X20.

Нужна дополнительная информация по настройке или подключению?
