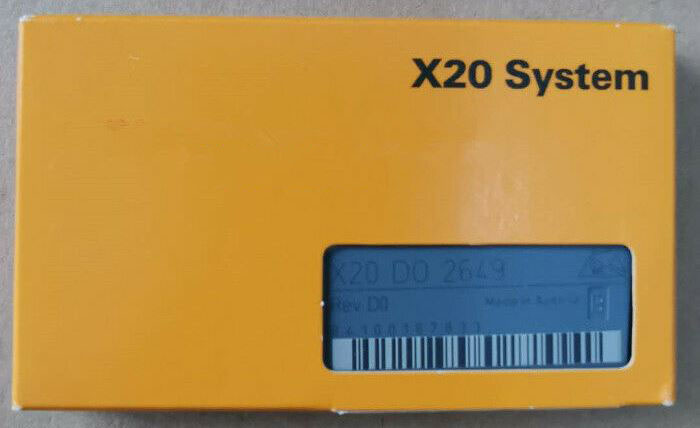

B&R X20DO2649

Описание модуля B&R X20DO2649

B&R X20DO2649 – это цифровой выходной модуль для систем автоматизации серии X20 от компании Bernecker & Rainer (B&R). Он предназначен для управления внешними устройствами (реле, клапаны, световые индикаторы и т. д.) через дискретные выходы. Модуль отличается высокой надежностью и простотой интеграции в распределенные системы управления.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------| | Тип модуля | Цифровой выходной модуль | | Количество выходов | 16 | | Тип выходов | Транзисторные, PNP (источник тока) | | Напряжение питания | 24 В DC (±10%) | | Макс. ток на выход | 0,5 А на канал | | Общий максимальный ток | 4 А (суммарно для всех выходов) | | Защита от КЗ | Да (автоматическое отключение) | | Защита от перегрузки | Да | | Гальваническая развязка| Да (между каналами и шиной) | | Скорость переключения | ≤ 1 мс | | Подключение | Винтовые клеммы | | Рабочая температура | 0...+55 °C | | Степень защиты | IP20 | | Совместимость | Системы B&R X20, Automation Studio |

Парт-номера и аналоги

• Основной артикул: X20DO2649
• Альтернативные номера:
  • 8D0.2649-1 (устаревший вариант)
  • X20DO2649-1 (актуальная версия)

Совместимые модели и системы

Модуль X20DO2649 совместим со следующими системами и компонентами B&R:

• Контроллеры:
  • X20CP0482, X20CP1584, X20CP3584 и другие контроллеры серии X20.
• Шасси и базовые модули:
  • X20BC0083 (8-слотовое шасси)
  • X20BC0063 (6-слотовое шасси)
  • X20BC00A3 (12-слотовое шасси)
• Другие модули ввода-вывода серии X20:
  • Аналоговые модули (X20AI, X20AO)
  • Цифровые входные модули (X20DI, X20DC)
  • Специальные модули (X20PS, X20CM)
• Программное обеспечение:
  • Automation Studio (версии 4.x и выше)

Применение

Модуль используется в промышленных системах управления, таких как:

• Конвейерные линии
• Упаковочные машины
• Робототехника
• Системы контроля доступа

Если требуется дополнительная информация (схемы подключения, документация), уточните запрос!
